Paso 2: Construir el generador de tonos...

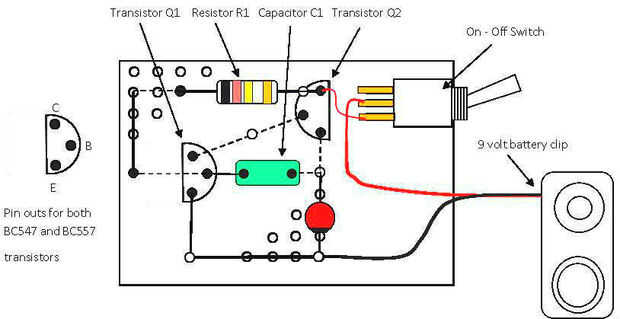

(Nota: la anterior disposición es ' genéricos '-ha significado una guía - no un circuito práctico real - OK? :))
Coloque las piezas sobre una superficie limpia. Tomar la matriz y ver el diseño de piezas y comenzando con el resistor y el condensador, comenzar a construir el generador en consecuencia. Comience con el resistor R1 y el condensador C1. Instalar los 2 transistores de última y luego en el dispositivo de salida deseado (según el papel que jugará el oscilador) un mini altavoz, o un LED u otro dispositivo de baja impedancia con cable entre emisor del Q2 y el final - ve de la combinación de C1 y hasta toma de tierra-ve.

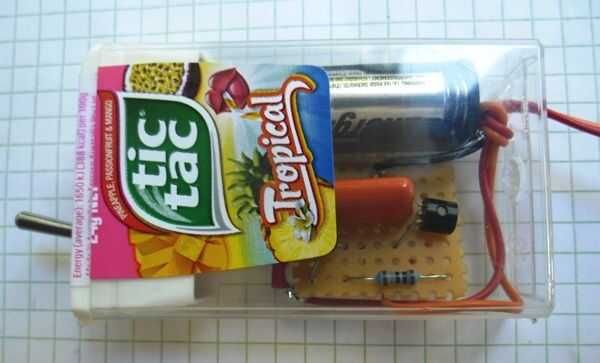

Por ahora, debe ser expertos en la inserción de piezas, conexiones y hasta circuito de 'depuración' (fijación y encontrar fallas en el cableado,) así que no voy a entrar en mucho detalle con la construcción real, como tal. Se prestará atención más detallada a las "encarnaciones" diferentes para este circuito en pasos posteriores. Para este proyecto, he elegido un fijo encendido/apagado que se puede montar en el 'colgajo' de la tapa blanca de la caja de Tic Tac. El proyecto anterior sólo incorporó un momentáneo interruptor de encendido, debido al uso intermitente de la caja de prueba. Está previsto que el generador de tonos puede ponerse en marcha para períodos prolongados y por lo tanto la necesidad de un tipo diferente del interruptor.
¿Nota que algunas versiones de la TT tono generador puede funcionar con un suministro de + 1,5 voltios, pero otros (altavoces y LEDs) pueden necesitar una batería de 9 voltios para operar más eficientemente (más brillante o más) por lo tanto debes ser feliz con una batería externa 9 de vo lt conectado 'fuera de la caja' - OK? Bueno - puede fijarlo a la parte inferior de la caja usando una de esas bandas de goma coloreadas rojo gruesas, o usar 2 pedazos de cuadrados de cinta de doble cara.
