Paso 3: Modificar el generador de tonos...
Aquí hay 2 escenarios y los resultados de cada modificación de circuito:

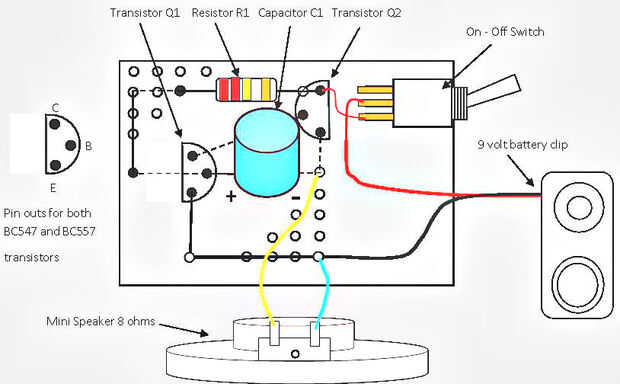

Escenario #1: metrónomo: el altavoz se haga clic en y regularmente, según el valor de la resistencia R1 (o el ajuste de VR1 - un resistor variable - comúnmente conocido como un 'recipiente'.) Así que en esta versión, VR1 sería realmente la variable k 500 'pot'. C1 es el condensador electrolítico de 10uF (ver la polaridad de eso!) Asegúrese de que va el cable positivo (+) de 10uF/C1 a la base de Q1 - BC547, y el cable negativo (-) va para el emisor de Q2 - BC557

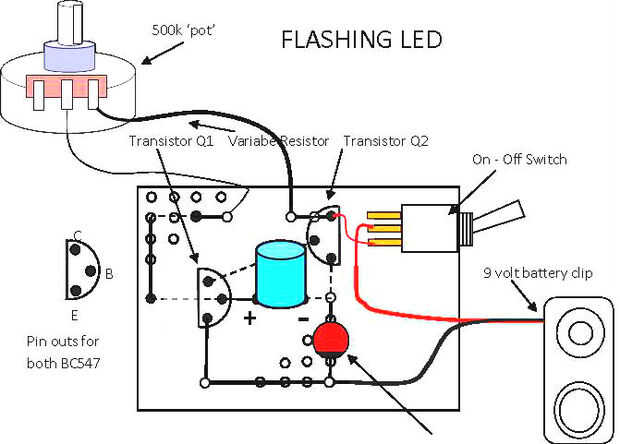

Escenario #2: destello del LED de encendido y apagado a intervalos regulares, como una luz de advertencia, un marcador para un riesgo en el oscuro, etc.. Tan sólo puede usar el LED rojo, el cap de 10uF y el resistor de k fijo 220 u otro valor fijo para una tasa de flash más rápida o más lenta pero constante. Usando un "brillante" LED (LED más brillante más grande) se puede utilizar para indicar peligros en la oscuridad (desenterrado senderos o caído ramas etc.).

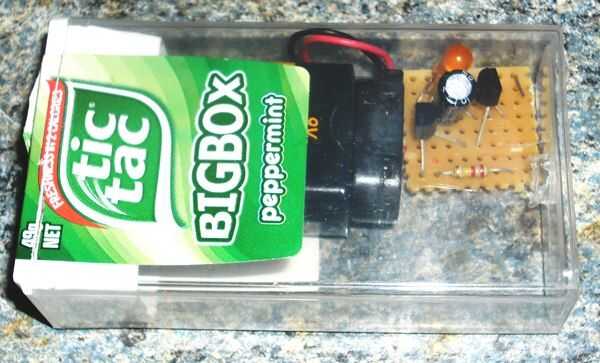

Si usted utiliza la caja de Tic Tac más grande para esta versión, el tablero del circuito y la batería de 9 voltios se ajuste dentro de la caja - ver la foto de arriba. Un número de color ámbar LED podría en serie/paralelo (tendrás que experimentar con los números) y montado sobre un trazado de carretera Lego para actuar como lámparas de 'ADVERTENCIA', junto a las barreras de tráfico (los que tienen rayas de la cebra,) para dar un realismo a una escena de accidente o a un diseño de "obras" - carros, niveladoras, bulldozer Lego etc....
