Generador de tono de tela microcontrolador en C código (3 / 8 paso)

Paso 3: Montaje Rev 1

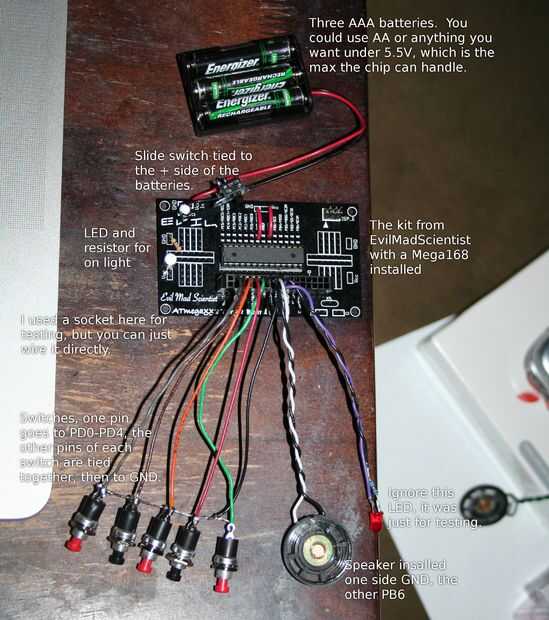

Poner sus piezas como se muestra. Asegúrese de utilizar el alcohol para fricciones y un cepillo de flujo cuando haya terminado de deshacerse de cualquier flujo de soldadura.

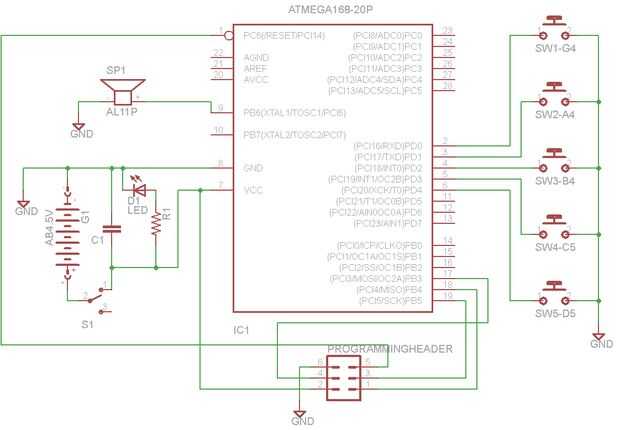

Esquema es a continuación para aquellos que prefieren. D1 y R1 pueden ser lo que quieras, es sólo una luz. C1 es ayudar a que la potencia un poco más consistente. Usé un 10uF. Este esquema es el mismo para las versiones posteriores, solo intercambio por pulsadores interruptores de tela. en la última revisión he añadido interruptores a PC4 y PC5 o pines 27 y 28.
