Paso 7: Montaje Rev 3

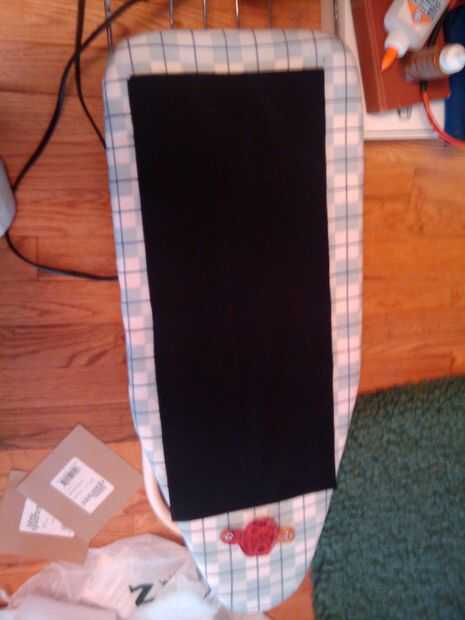

Comenzar haciendo la base. Es solo un cuarto acolchado doblado por la mitad. Poner una capa de guata en la parte superior y coser, dejando un agujero para invertirlo. Pase la cosa por el agujero y básicamente tienes algo tipo almohada. Acolchado por lo que era más fácil trabajar con. Utilizar hilo de rosca llano y tuercas. Hice diamantes, pero tal vez próximo tiempo que voy a poner un dragón en la espalda, o algo.
Ahora, sigamos con los interruptores. Me gusta este diseño porque usted puede hacer básicamente una tonelada de estos antes de tiempo y sólo tiene que utilizar lo que quieras. iniciar mediante un trozo de cartón, papel o tela y cortar una forma de pera de ella. Utilice como guía para cortar una parte superior e inferior para cada interruptor. Corté un color para cada fondo y un color diferente para la parte superior, pero puede ser creativo y hacer lo que quiera.

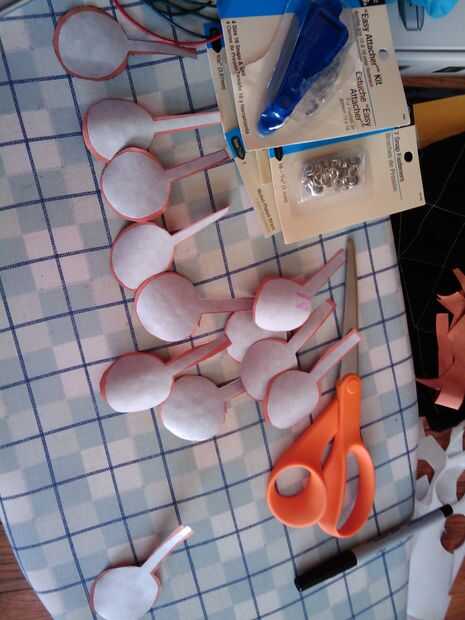

Corta tu guía en forma de piruleta que quepa fácilmente dentro del interruptor. Alargar el "palo" por lo que puede envolver sobre el borde de la "pera". Cortar la forma de la tela de fusión y conductora y un lado de la tela conductora de fusibles.

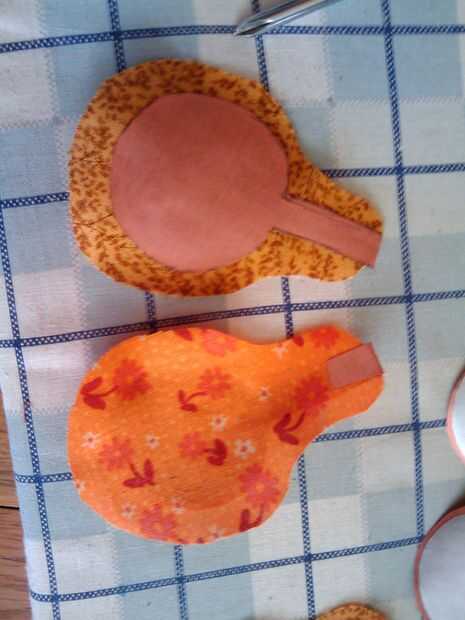

Retire el papel del material de fusión y el fusible en la parte superior de la tela en la parte inferior y la parte inferior de la tela en la parte superior. Envuelva el extra del pedacito en la parte superior.

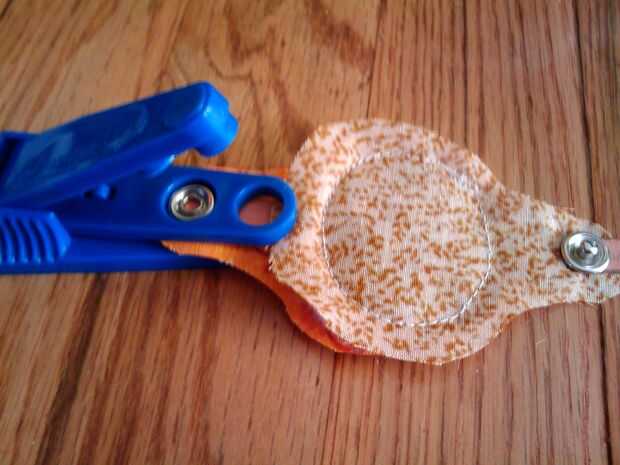

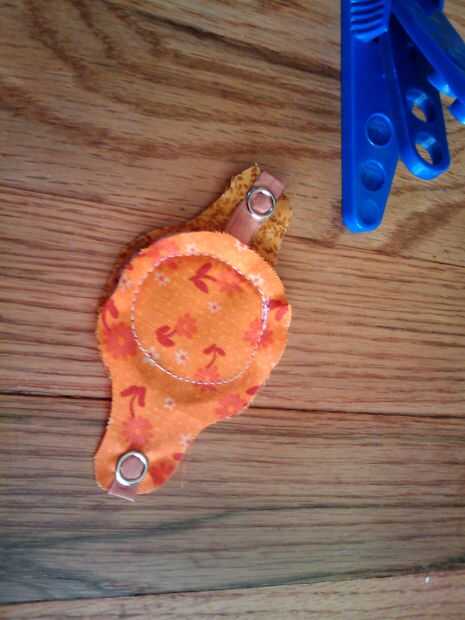

A su máquina de coser y puesto de bateo con agujeros entre la tela de la parte superior e inferior. Cosa fuera de la tela conductora y saltar sobre la parte de "stick" del interruptor. Encontré que es posible coser a la tela conductora superior a la parte inferior creando un cortocircuito. Es mejor no coser a través del tejido conductor. Colocar broches de presión y el interruptor se hace. Me pareció más fácil de usar el complemento masculino para todas las conexiones de la parte inferior/GND y el complemento femenino para todas las tapas. Esto hace que todos los interruptores intercambiables.
El circuito:

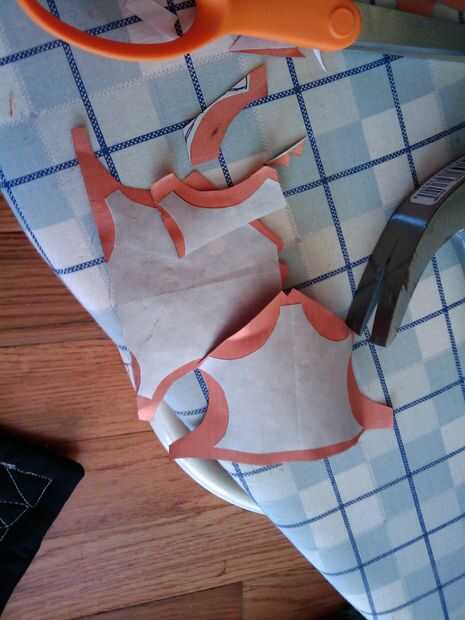

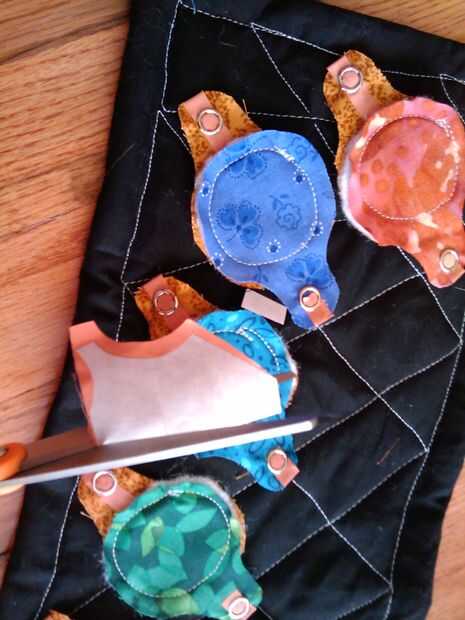

Lo de cortar redondos es que tienes un montón de bits adicionales. Tomé mis desechos, fusionados con grandes piezas de fusión a grandes piezas de tejido conductivo y los utiliza para cortar los rectángulos más pequeños como cojines. Aproximadamente colocar los fusibles de switchesand las almohadillas en la base con suficiente espacio para coser una línea para ellos y tienen un broche de presión. Al pie de la máquina de coser usé no tomó amablemente a ser real cerca de la presión, así que tenlo en cuenta y darte algo de espacio. Ya que tengo hilo conductor que podría ir en mi máquina de coser cosí a una línea de almohadilla y volver. He tenido que ir lento o se rompería el hilo, pero es una tonelada más rápido que coser a mano. También con hilo conductor de la bobina y la aguja, tengo una muy buena conexión sólida. El desgaste de cosas como loco, pero un poco de pegamento artesanal o borra de embarcaciones que a la derecha para arriba. Trate de mantener las líneas bien alejados uno del otro y no deberías tener problemas.
Montaje final:
Broche de presión en todos los conmutadores, el tablero, carga código y listo. Que alambre se usa para obtener del tablero al pad y luego solo había cosido el alambre a la base con la mano. Para la próxima versión será montar el tablero en una caja de plástico con broches para sujetar a la base para que los dedos inactivos no tire de él aparte.
