Generador de viento de Chispito (5 / 6 paso)

Paso 5: montaje

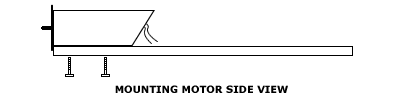

1. Coloque el motor en la parte superior del tubo y perno, usando los dos tornillos de 5/16 "x 1 3/4".

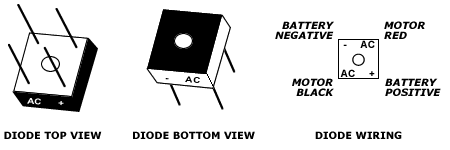

2. Coloque el diodo en la Plaza del tubo cerca 2" detrás del motor y atornille en posición con el tornillo autorroscante de metal.
3. Conecte el cable negro que sale del motor al terminal positivo de la entrada del diodo (AC marcados en el lado positivo).
4. Conecte el cable rojo que sale del motor al terminal negativo de la entrada del diodo (AC marcados en el lado negativo).
5. Centre la cola sobre el tubo, en el extremo posterior. Su cola hacia el lado del tubo de la abrazadera.
6. utilizando 2 tornillos, atornille la cola en su lugar.
7. Coloque cada hoja del cubo de manera que todos los agujeros alinean. Con 1/4" tornillos y arandelas, perno las palas al eje. Para los tres orificios internos, utilice dos arandelas por el perno, uno a cada lado de la hoja. Para el exteriores tres orificios, utilice una arandela al lado de la cabeza del perno. Apriete.
8. Sujete firmemente el extremo del eje del motor (que viene a través del centro) con unos alicates y gire hacia la izquierda el cubo hasta que se aprieta y se detiene.
9. Enroscar la boquilla firmemente en la brida del piso usando una llave de tubo.
10. Sujete el pezón en un vicio de modo que la brida del piso se enfrenta a hasta y nivel.
11. Coloque el tubo (y todo lo que está en él) sobre la brida del piso y moverla para que está perfectamente equilibrada.
12. a través de los agujeros de la brida del piso, marque la tubería cuadrada en el punto de equilibrio.
13. estos dos agujeros usando una broca de 5/32" bits de perforación. Probablemente deberás sacar el eje y la cola para hacer esto).
14. fijar el tubo a la brida del piso con tornillos de metal de hoja.

Para una vida más larga de su generador de viento, debe pintar las hojas, manga motor, montaje y cola.
