Paso 3: Esquema de esquema y trabajo

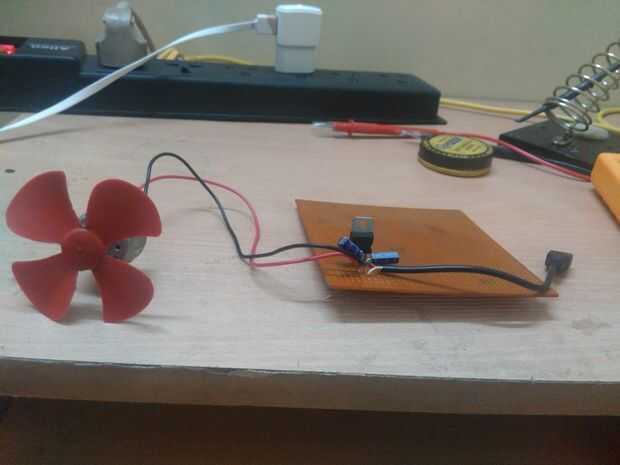

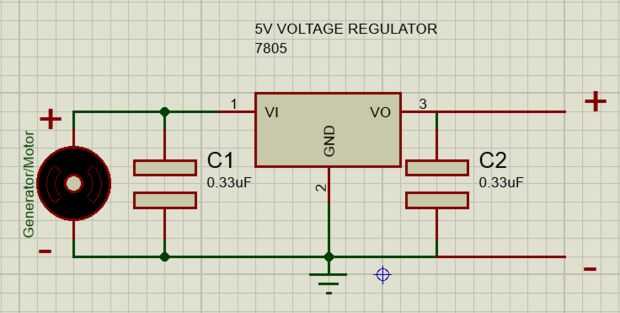

El circuito total con el generador eólico se muestra en las fotos.
Cuando el ventilador gira y se generará un emf. La tensión de salida no es constante. Pero para cargar nuestros teléfonos, es necesaria una tensión constante. Para ello necesitaremos utilizar un regulador de voltaje de salida 5v constante. Incluso la corriente por el regulador de voltaje de salida está limitada a 1Amps y lo que este generador de viento una fuente de energía 5W. Puede haber ruido en la salida, al mnimise el mismo, condensadores de derivación son de uso. Puede usar dos condensadores de 22 μF o dos 33 micro faradio condensadores a través de la entrada a tierra y salida a los terminales de tierra. Finalmente un cable micro usb que sea compatible con su teléfono puede conectarse a los terminales de salida para cargar el teléfono.

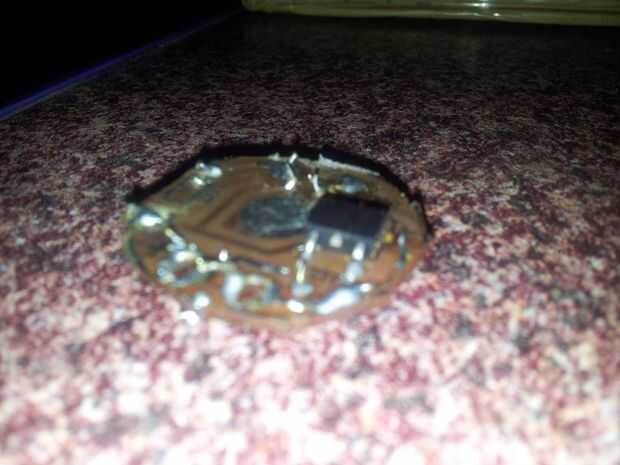

Puede montar los componentes en un tablero perforado o puede incluso diseño un simple PCB, lo grabe, coloque los componentes y montar en un generador de DC directamente.
