Paso 5: MONTAJE DEL CIRCUITO eléctrico

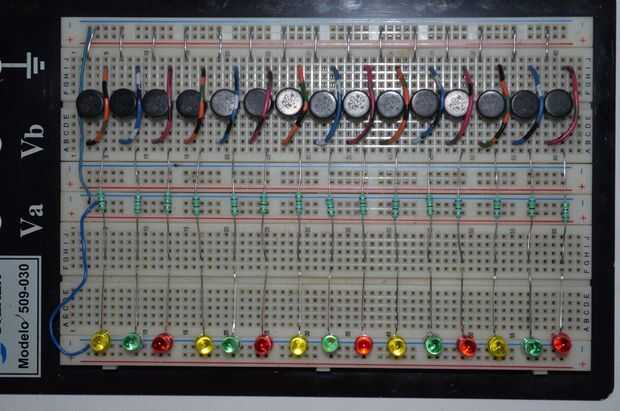

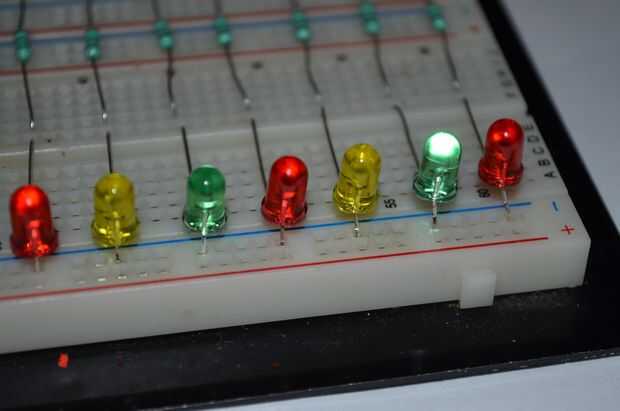

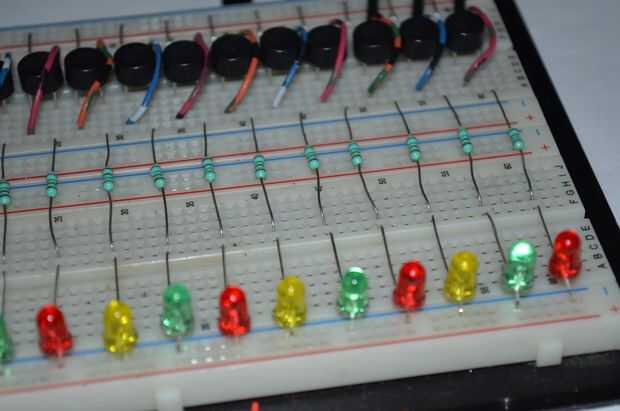

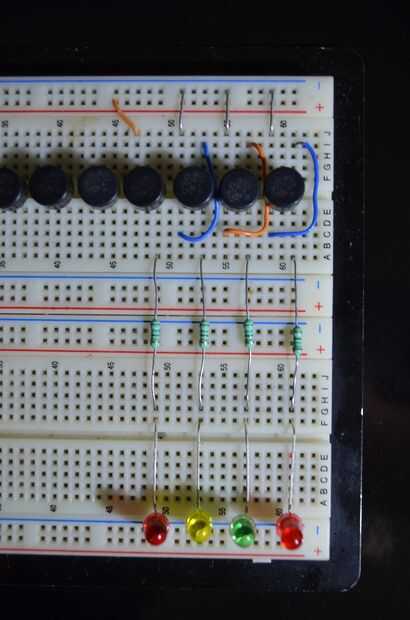

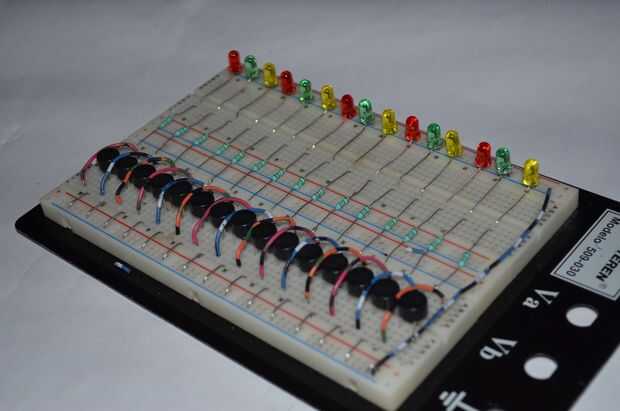

Vamos a armar el circuito eléctrico.
Cuando usamos los motores sin escobillas como generadores, estos nos entregan una señal caudal de corriente alterna, la cual tenemos rectificar para obtener corriente directa.
Esto lo logramos usando diodos rectificadores.

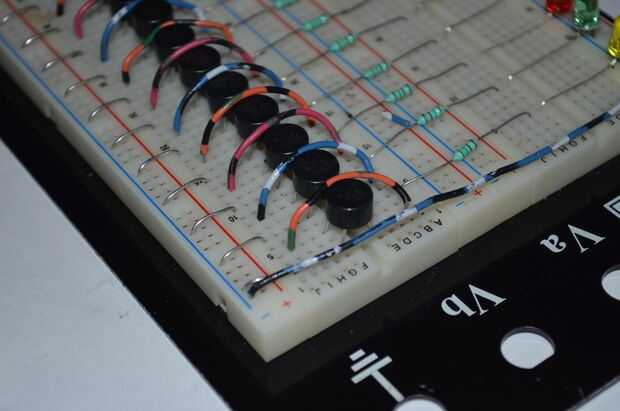

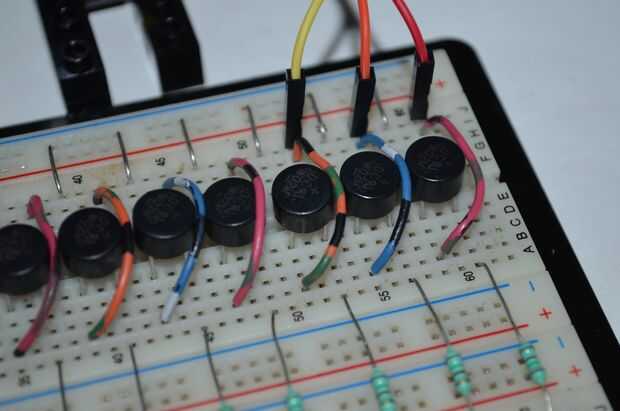

En mi caso aumentando un puente rectificador completo por cada fase del motor. Se puede usar la mitad de un puente rectificador, pero prefiero usarlo doblemente y así aumento la corriente puedo manejar por cada rectificador.

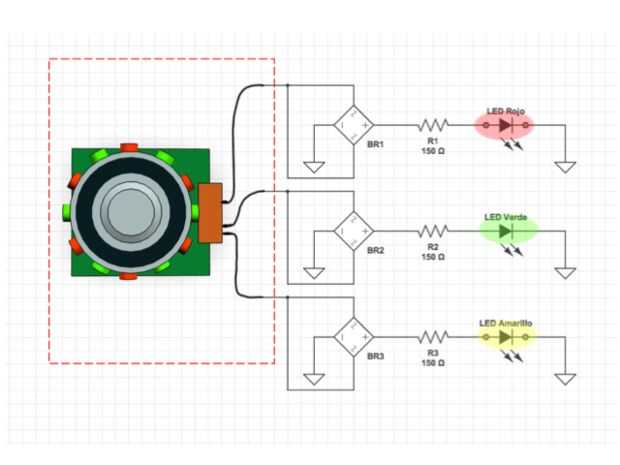

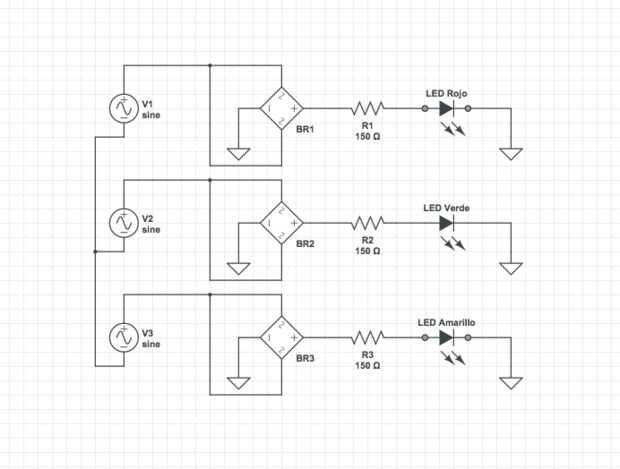

El circuito usado en este proyecto es solo para demostrar el voltaje se géneros en cada fase. En una aplicación practica se conectan juntas las salidas del rectificador de cada fase.
