Paso 1: Diseño y planificación

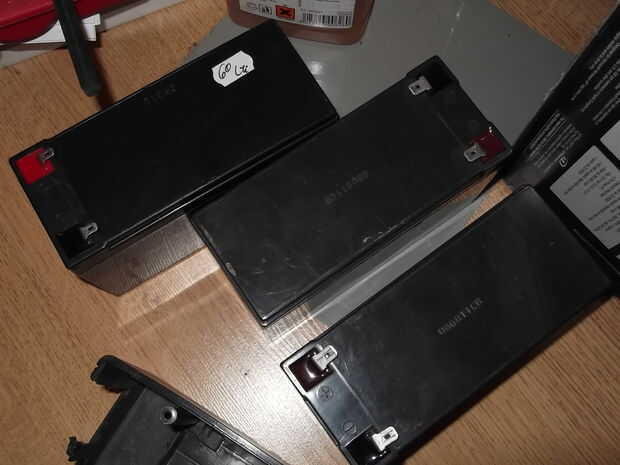

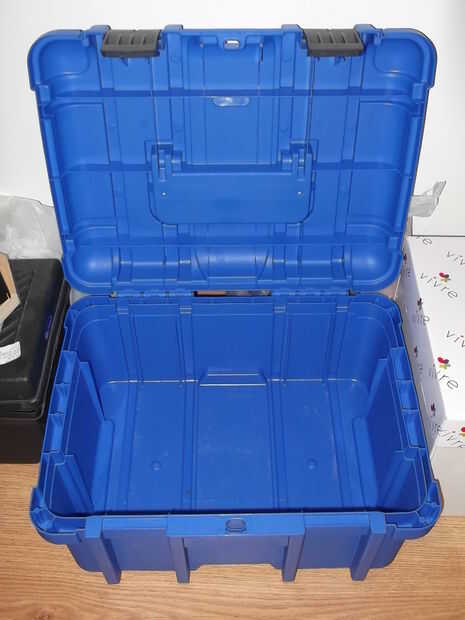

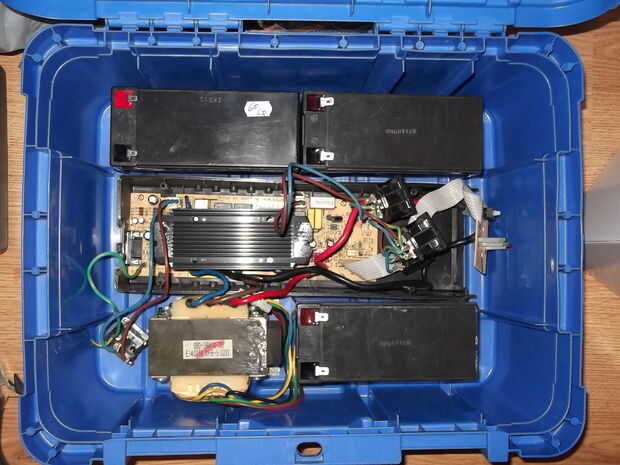

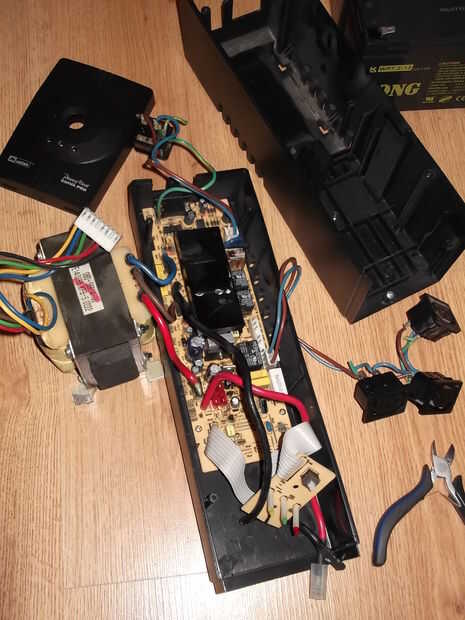

Dentro de este cuadro quería tener la tarjeta electrónica de UPS junto con tres 12V / 7.2AH baterías SLA que tenía alrededor. Las baterías se conectarán en paralelo por un monto total de 12V / 21.6AH Banco de baterías. Luz tor no mucho pero suficiente carga. Primero desmontar la unidad UPS y mantiene sólo la placa base y el transformador. Luego arreglé todos los componentes dentro de la caja. Pronto se me ocurrió que tenía a cosas simples para que se Haz distribuye uniformemente el peso. Como la caja tenía una tapa-mango centrado tenía que cosas simples como la última foto de este paso se muestra. Cualquier otro diseño era fuera de balance y el cuadro imposible de llevar. Entonces he decidido que tengo que reforzar la caja como la parte inferior suave y comenzó a abultarse un poco levantado. Ver el siguiente paso.

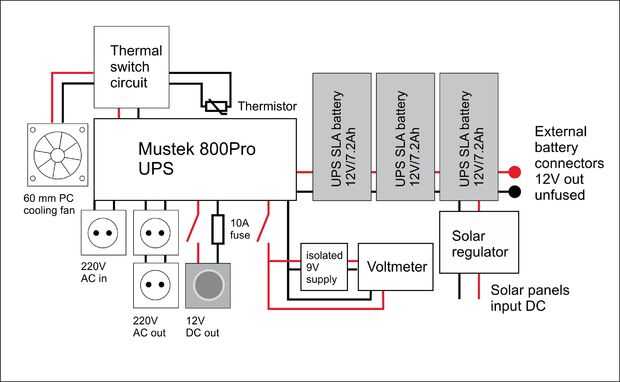

El esquema muestra la disposición general. No soy técnico pero usted debe entender. Es realmente bastante simple. Como un LEGO juego para adultos. Excepto que, repito esto, todo debe hacerse por personas con habilidades adecuadas. Las líneas de 220V directo son mortales cuando se toca. No se muestra aquí, los cables de conexión a tierra fueron todos conservados y conectado a la entrada del enchufe cable de tierra. Esta manera, cada vez que sucede una subida de tensión, puede mantenerse conectado a cualquier toma de corriente y utilice la conexión a tierra de la red. En el camping sin embargo estarán disponible sin conexión a tierra. (A menos que estés dispuesto a pegar una varilla de cobre 2 metros de profundidad en el suelo y conectar a cualquier cable de conexión a tierra del generador.)
