Generador portátil BLUEBOX (3 / 5 paso)

Paso 3: tiempo de montaje

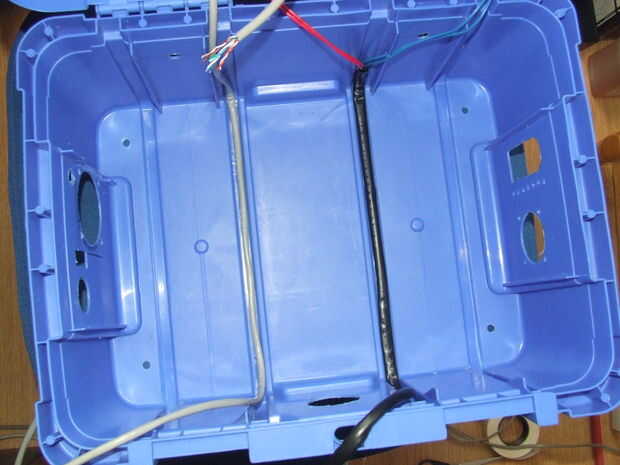

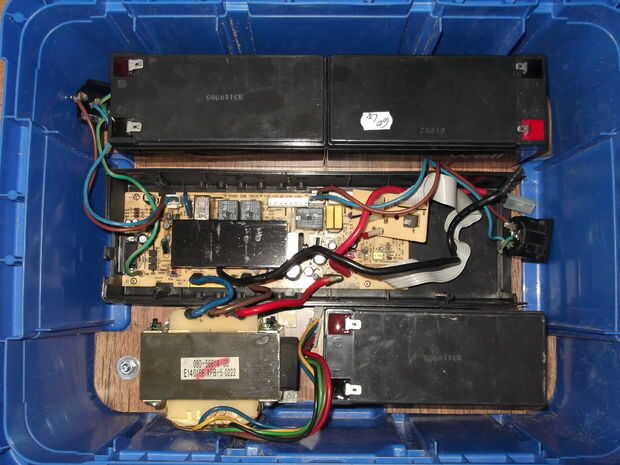

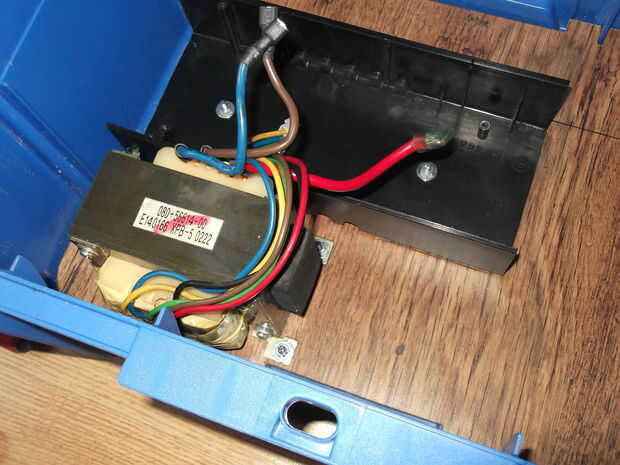

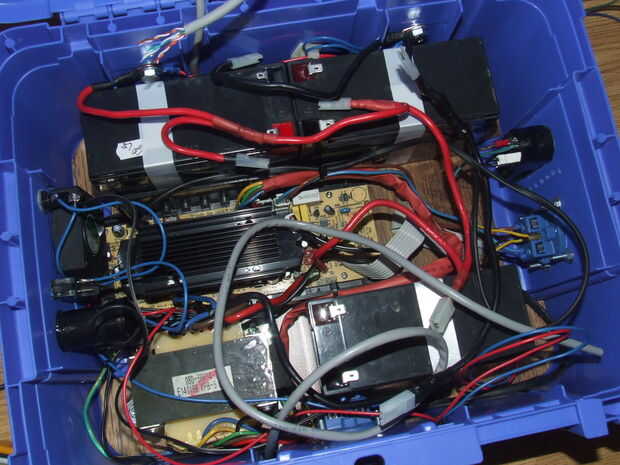

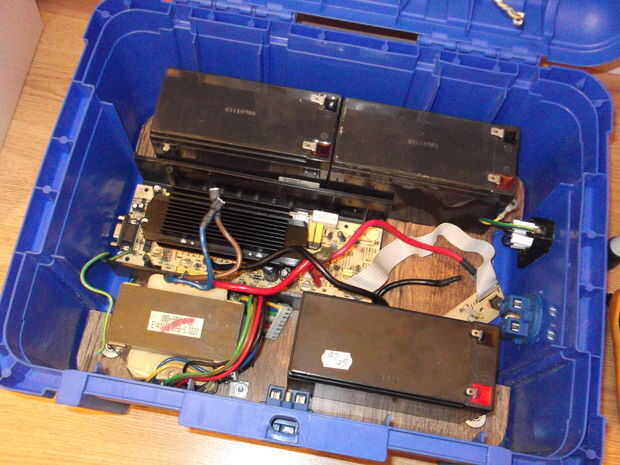

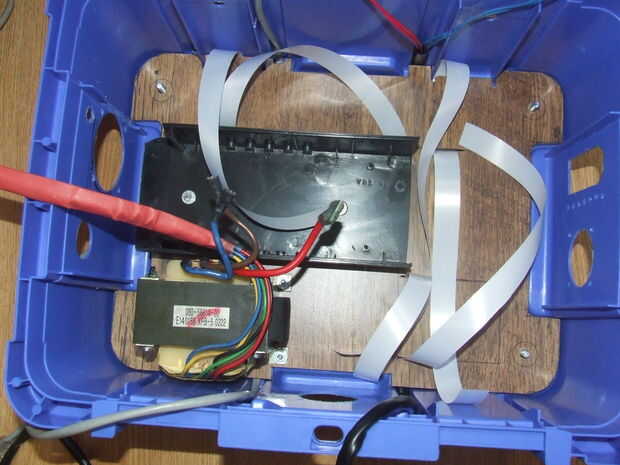

usé las ranuras en la parte inferior de la caja unos cables debajo de la hoja de madera contrachapada. Esto era para manejo de cables solamente. Entonces empecé a añadir los componentes. La segunda foto muestra el trasformer UPS atornillado a la madera contrachapada. También guardé algunos de la vieja caja de UPS para proteger el tablero de UPS del resto de componentes. También estaba atornillada a la madera contrachapada. La tercera foto muestra algunas cintas de plástico que utilizan para asegurar las baterías en su lugar. Ejecutar aquellos a través de unos recortes que hice en la madera contrachapada. Mi plan era utilizar cinta adhesiva doble cara de potencia industrial en la parte inferior de cada pila y utilizar estas cintas plásticas como una mayor seguridad. No habría desea las cosas para empezar a moverse alrededor de la caja. La última foto muestra todo en su lugar. Es todo muy robustos. El cable gris grueso (realmente un ethernet cable CAT5) es para las conexiones de la tapa, más sobre este tema en el siguiente paso.

Todas las conexiones eléctricas fueron aisladas y verificadas. No tome atajos cuando hacerlo. Es importante que hacer correctamente esta parte como voltajes peligrosos están implicados y usted o sus seres queridos corre el riesgo de choque eléctrico al utilizar esta unidad.

Todo el conjunto implicado varias operaciones de deshacer como tiene estrecho el espacio en lugares y tuve que montar algunas cosas y luego las encima de ellos. La última foto también muestra los conectores de la batería externa (dos tornillos de 8mm) se el el positivo y negativo del Banco de baterías. Ésos consiguieron dos espaciadores de plástico (uno rojo y otro negro) que indica la polaridad. También voy a poner una tapa de plástico para evitarlos cortocircuitos. Tener conectores externos es muy importante. Podría poner un regulador solar en eso y utilizar un panel solar para recargar el Banco. También podría empezar un coche ellos si muere la batería del coche. O sólo podría conectar las baterías adicionales para aumentar la capacidad de su banco.
