Paso 4: Conexiones de tapa
El enlace es aquí: http://www.thebackshed.com/windmill/articles/PanelMeter.asp

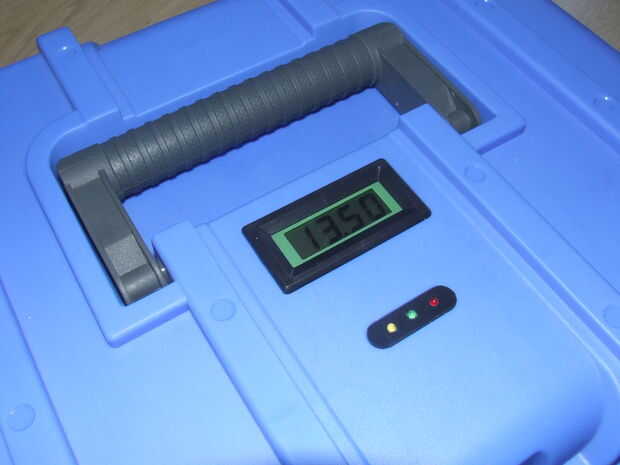

Los tres LEDs se toman desde el panel frontal del UPS. Uno amarillo se enciende cuando está funcionando en "modo offline" proporcionando potencia a la toma de corriente. Verde se enciende cuando está funcionando como un UPS. El rojo se enciende cuando se produce sobrecarga de AC o batería voltaje es demasiado bajo (11.8V). Entonces la potencia de salida se detiene automáticamente para proteger la batería. Esta es una de las grandes características del uso de un UPS como un inversor ya tienen protección de la carga/generación/descarga en una unidad. Tenga en cuenta que estas unidades de UPS no están diseñadas para ejecutar cantidades extendidas de tiempo. Por lo tanto utilicé un refrigerador en la parte superior existente, así como un ventilador del Pentium II. Como manejar el calor, estás bien. Ah, una cosa más. El UPS tenía un timbre lound que descarté. El LED de estado es bastantes.

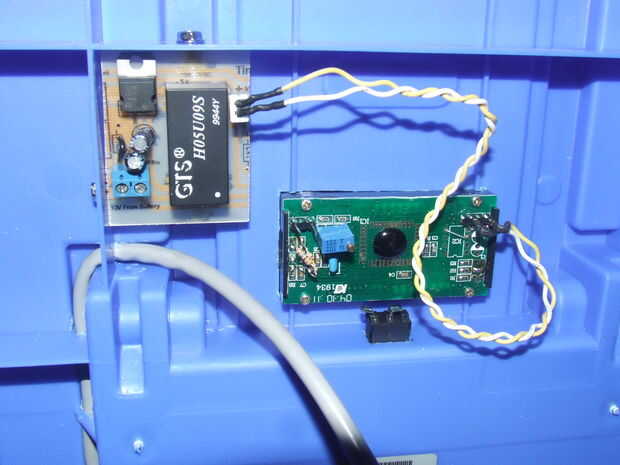

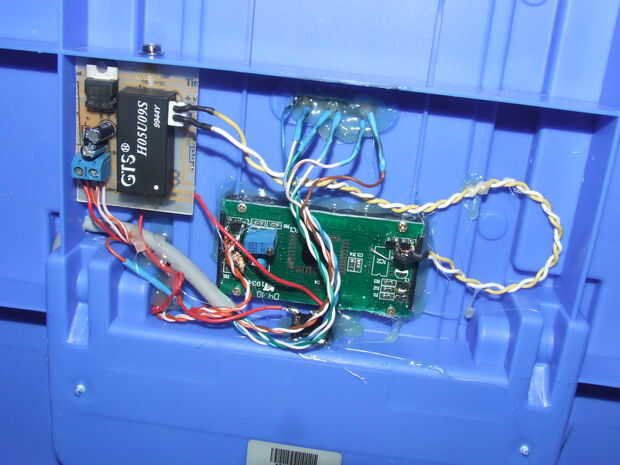

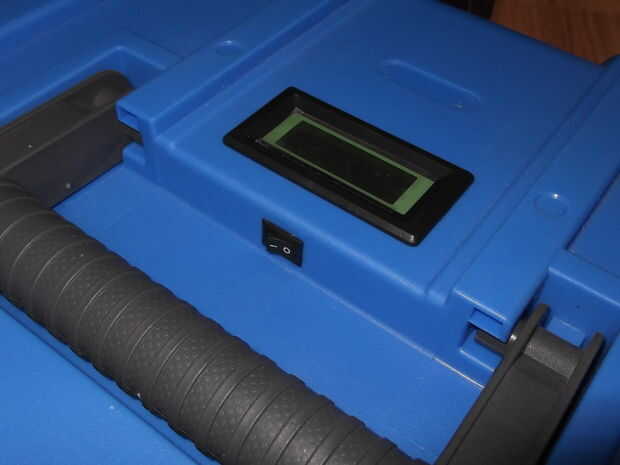

La tapa (última foto de este paso) fue alimentado (Banco voltaje y las conexiones del LED para el tablero de UPS) a través de un cable Ethernet CAT5. Esta tenía ocho pares de cables. Dos fueron utilizados como fuente de alimentación (voltaje de la batería) para el voltímetro y los restantes tres pares para los leds de estado. Un trabajo sucio con una gluegun y constantes manos (ya se completó el resto de la unidad y la tapa sólo podría abrir cerca de 100 grados). Cubriré todos los cables con una cubierta plástica rectangular para proteger y ocultar.
