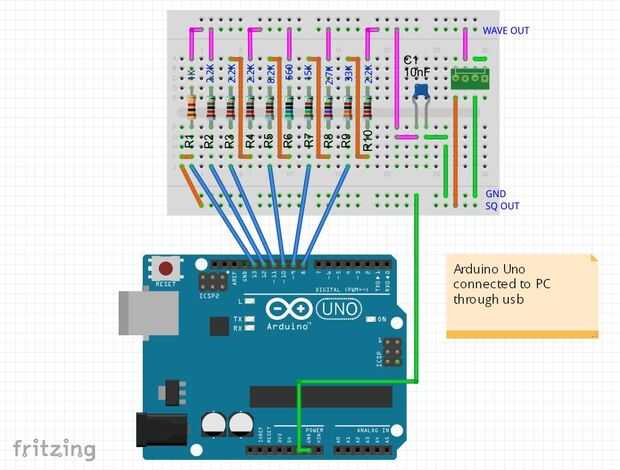

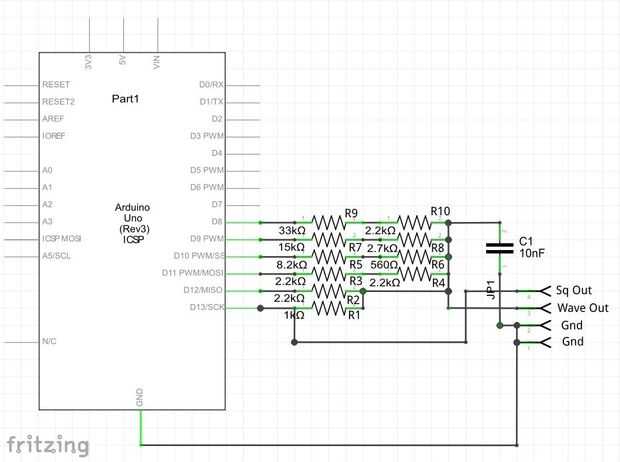

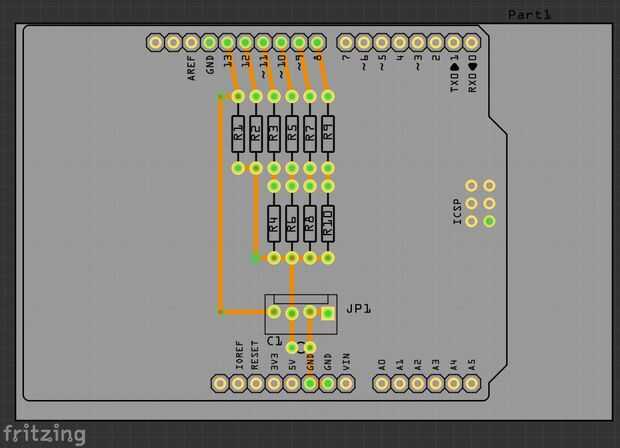

Paso 1: Placa y esquema de circuito
El circuito implementa un 6 bits de Digital a analógico convertidor (DAC) con un 8-4-2-1 combinación de Resistor.
Pines de Arduino Uno salida 13 a 9 forman los 6 Bits PB5 a PB0.
Las resistencias Ideal para el 8-4-2-1 red debería haber sido:
K 1,1 2,2 K, K 4,4, 8,8 K, 17,6 K y 35. 2 K
Sin embargo esto se ha simplificado a
1.0 K 2,2 K, 2.2 K + 2.2 K, 8,2 K + 560, 15 K + 2,7 K y 33 K + 2,2 K
La primera vez K 1,0 en lugar de 1,1 K se ha utilizado para cuidar de la carga en la salida de la PB5.
Se añade un condensador de 0.01 uF filtro a la salida DAC de resistencia para suavizar las formas de onda.
