Paso 3: Perf-tablero circuitos y conexiones

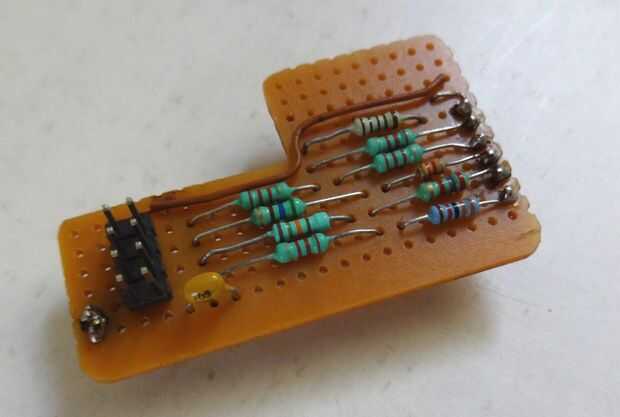

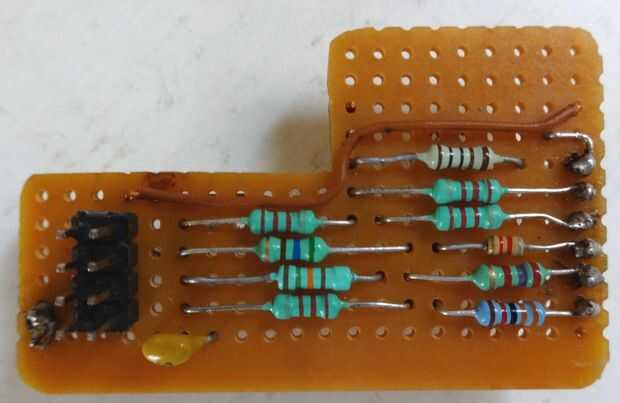

El circuito de la resistencia de 10 está conectado a un tablero estándar de perf de tal manera que los terminales PB5-PB0 están de un lado y dos pernos de tierra en el lado opuesto. Todos los pines coincida con los conectores de salida del Arduino Uno.
Se sueldan pernos socket adicional para las conexiones de salida.
- Referencia salida de sq
- Forma de onda de DDS a
- Toma de tierra

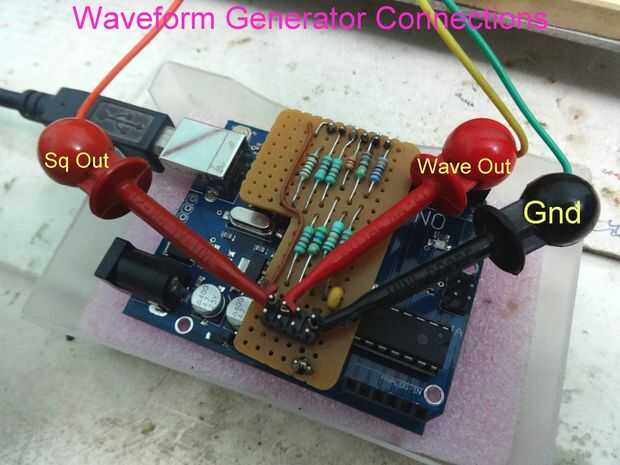

Las conexiones se muestran claramente en la figura.
