Paso 4: Operar el generador de forma de onda
Conectar la red de resistencia perf-Junta 10 para el Arduino Uno.
Conectar el Arduino Uno a un puerto USB de la PC.
Abrir las ventanas basado en programa de GUI atado.

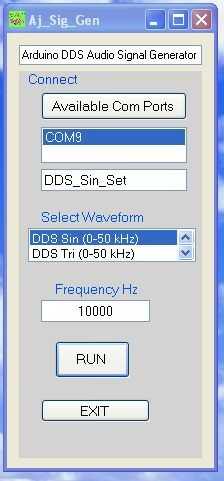

El programa de GUI es fácil de usar:
- Permite la selección del puerto com virtual
- (Probar una segunda vez si el puerto no está conectado a la primera vez)
- Ajuste de la frecuencia de salida
- Selección del tipo de forma de onda
- Y ejecutar el programa de
En el caso especial de la DDS_Arb (0-50 kHz) selección de forma de onda arbitraria

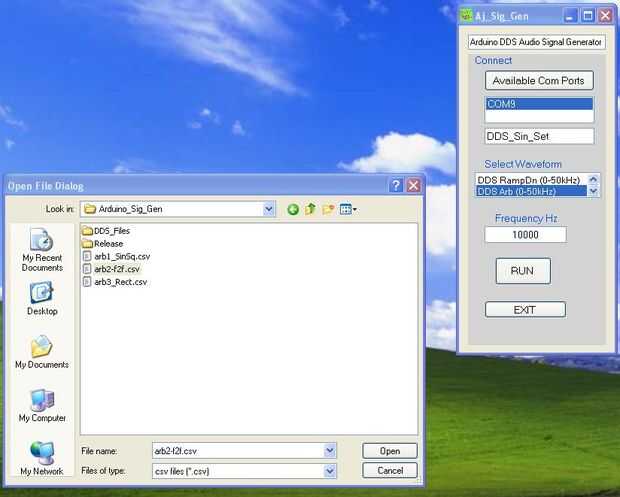

- El cuadro de diálogo abrir el archivo busca el archivo .csv que define la forma de onda arbitraria
- Una vez que se activa automáticamente se cargan los puntos de forma de onda
- Ejecutar la forma de onda arbitraria en el valor de la frecuencia seleccionado.
- Una vez cargados los puntos de forma de onda permanecen en memoria y si la misma forma de onda es necesario volver a ejecutar podemos cancelar selección de CSV.

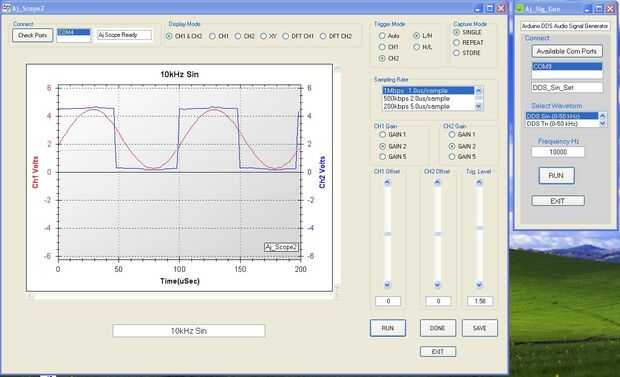

La tercera figura es una típica captura de pantalla mostrando combinado GUI de la Aj_SignalGen y mi anterior "Osciloscopio USB en una caja de fósforos" que se ha utilizado para la captura de todas las formas de onda en este Instructable.
Para instalar la interfaz gráfica de Windows:
- Extraer el GUI.rar de Windows a una ubicación conveniente en el PC a utilizarse
- Ejecute el archivo .exe
- Eso es todo!
La GUI de Windows necesita .net 2.0 y ha sido probada en Win XP y Win 8.1
