Paso 5: Control de amplitud
Formas de onda de salida de oscilación de 0 V a un valor máximo correspondiente a la tensión de alimentación de 5 V. En muchas aplicaciones puede ser necesario reducir la amplitud y generar formas de onda que tienen de positivo a negativo swing.
Esto se logra mediante un circuito externo donde la salida del generador DDS capacitively se acopla a un potenciómetro y la salida final tomado desde el punto de limpiaparabrisas de potenciómetro.
Teniendo en cuenta que el 8-4-2-1 DAC tiene una impedancia de salida inferior a 1 kilo-Ohm es elegido un potenciómetro de 5 kilo-ohms. El condensador de acoplamiento necesita cambiarse dependiendo de la frecuencia se utiliza para la prueba.

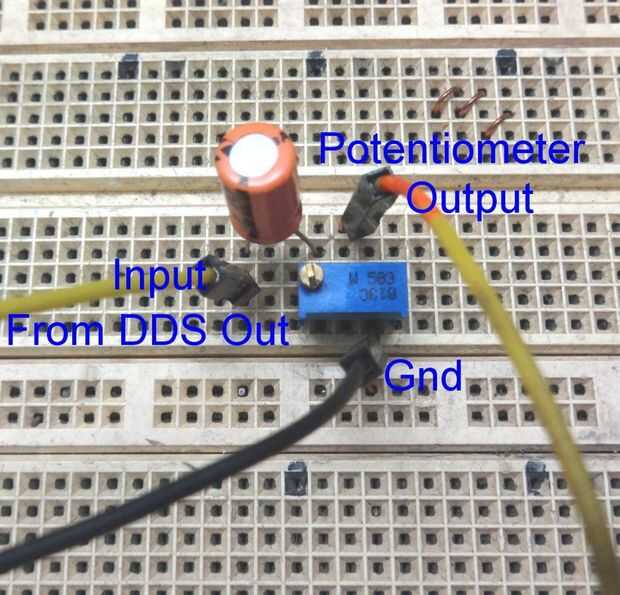

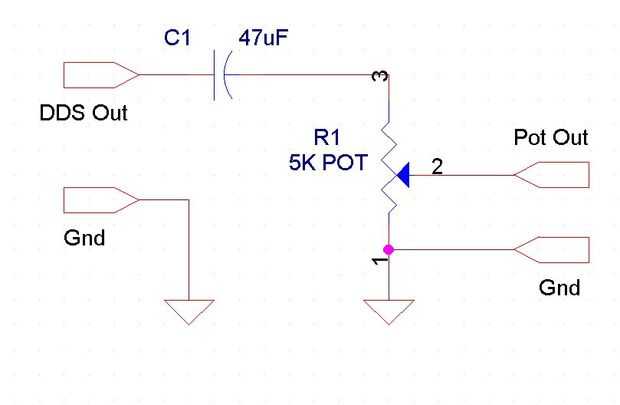

Las cifras muestran que la implementación de tablero de pan y el circuito esquemático.

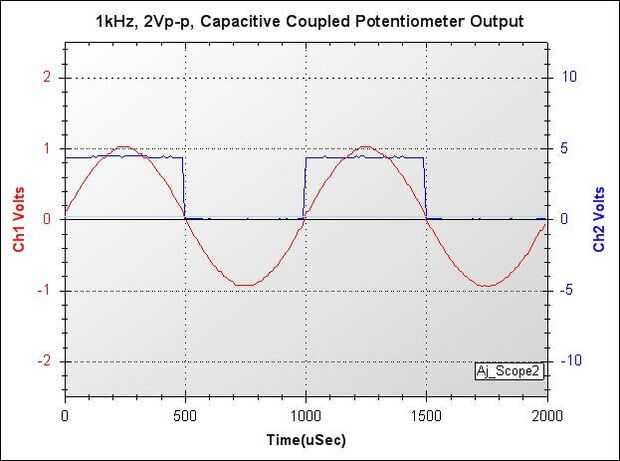

Una forma de onda de 1 kHz 2V p p se muestra como un ejemplo.
