Generador resistencia 10 Arduino (8 / 8 paso)

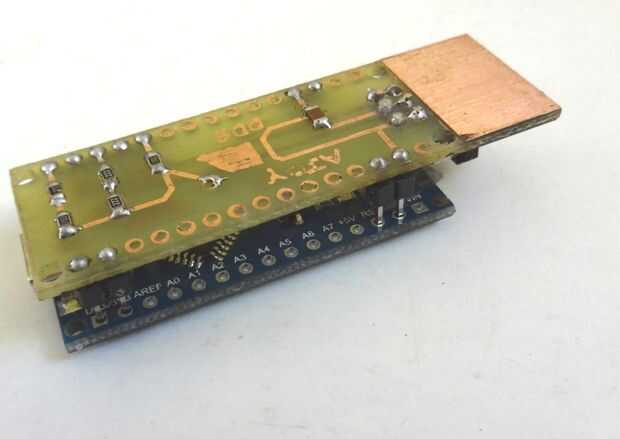

Paso 8: Ejecución en el Arduino Nano

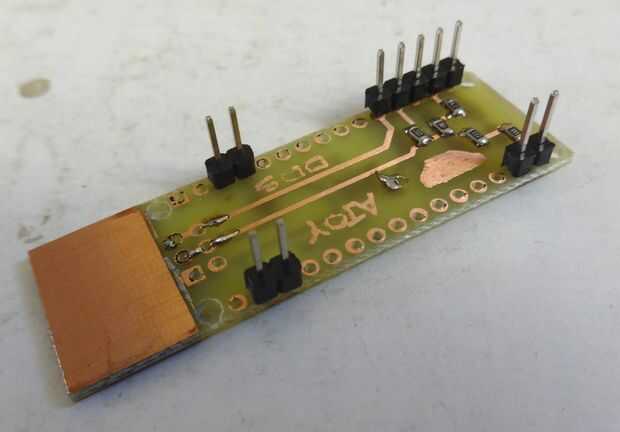

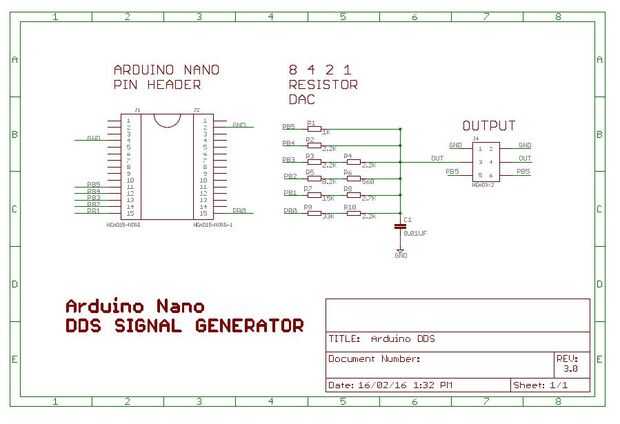

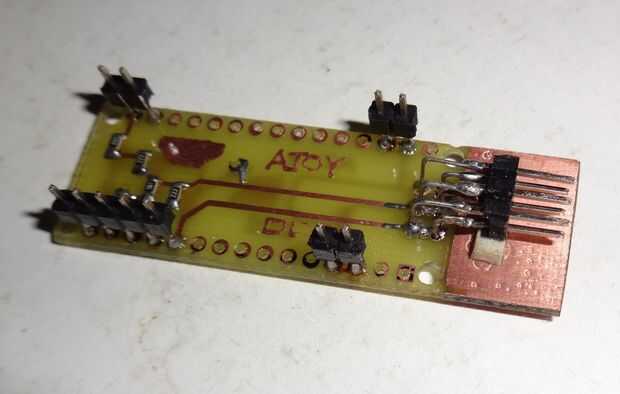

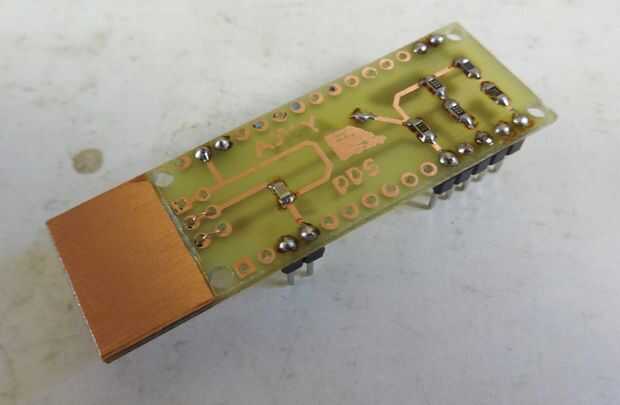

Una pequeña capa dos pcb ha sido creado utilizando software CAD EAGLE.

Se adjuntan los archivos de Eagle.

Lamentablemente consiguieran invertir los bits de salida de Port_B en comparación con el circuito implementado en el Arduino UNO.

Esta inversión en hardware es cuida al invertir los bits en el software antes de los datos de salida.

Esto requiere un archivo Hex modificado.

008_DDS.hex a programar el Arduino Nano.

El programa de interfaz gráfica de Windows permanece sin cambios.
