Paso 2: cableado

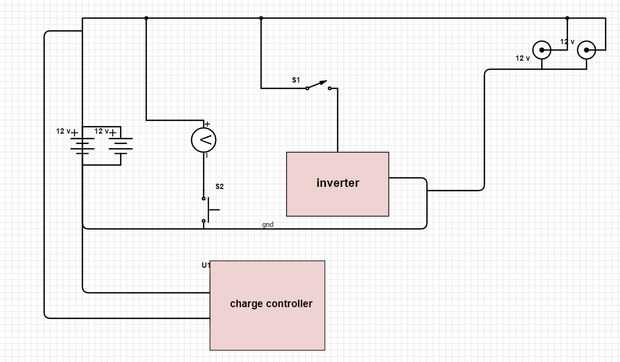

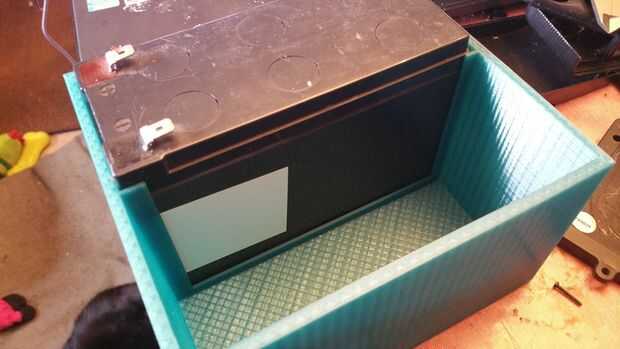

Las baterías están cableadas en paralelo. las salidas van directamente a las salidas más ligeras. también van al inversor pero el positivo pasa a través de un interruptor. El medidor de energía está conectado a las baterías a través de un pulsador, para que sólo salga a cuando es necesario comprobar el voltaje y por lo tanto no gastar las pilas.

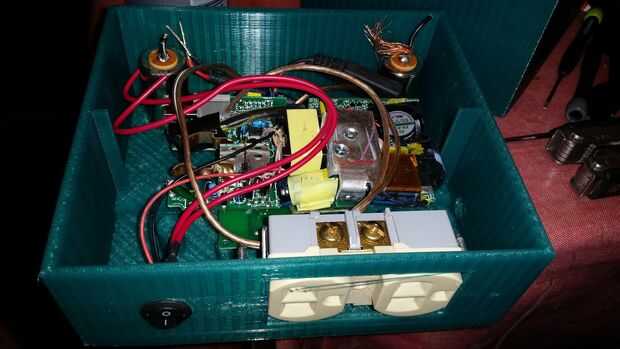

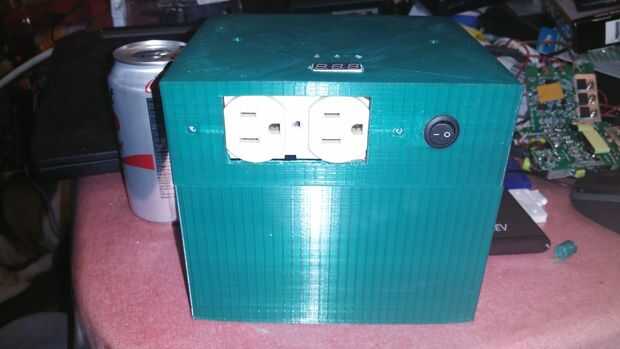

la salida de CA está conectada a la salida del inversor para que sea el panel aumentable. las salidas de usb también son alimentadas por el inversor tiene una salida usb interno.

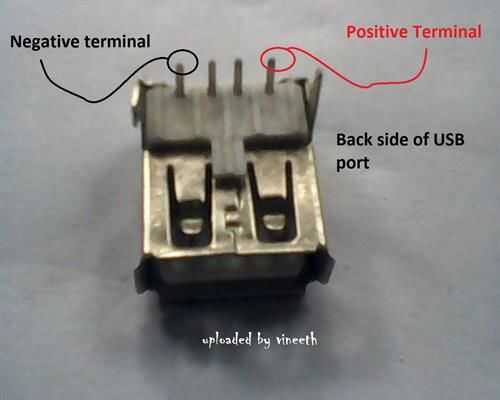

por el poder sólo necesitamos los pines de izquierda y derecho que se muestra en la foto.

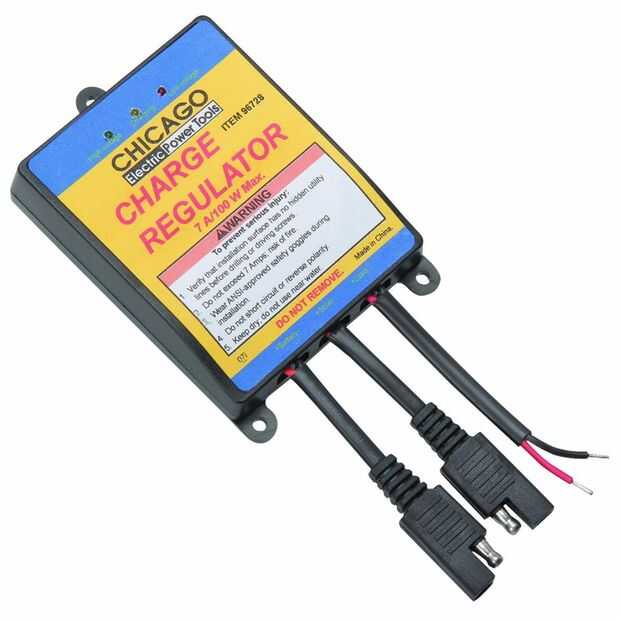

para el controlador de carga se muestra un diagrama del cableado en la parte frontal de la unidad. Retire la tapa y que se ajusta en los montes de la Junta y el led 3 agujeros en la cubierta.
