Paso 10: Módulo Solar Cables
Materiales para este paso:
- 1 x enchufe hembra de M4
- 1 x conector macho de M4
- 3 x tubos del encogimiento del calor (corto), para cables 4 mm²

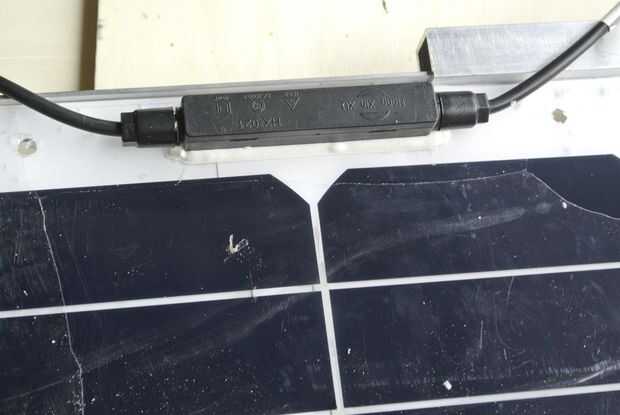

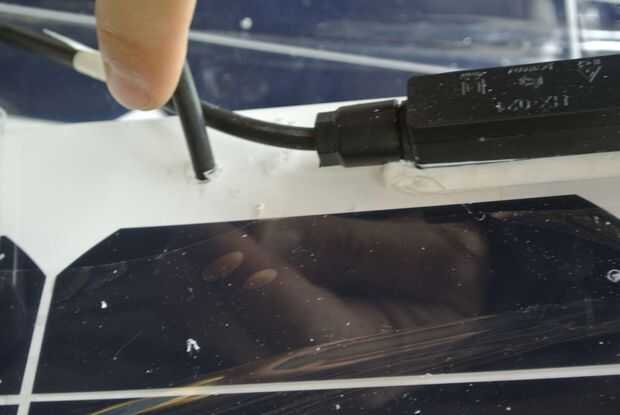

Después de que los módulos solares se conectan al mecanismo de plegado, los cables necesitan ser conectados y fijo. El primer paso es llevar los cables a la parte trasera de los paneles solares. Perfore agujeros como se puede ver cerca de la caja de conexión de los paneles. Luego empuje los cables hacia el otro lado.

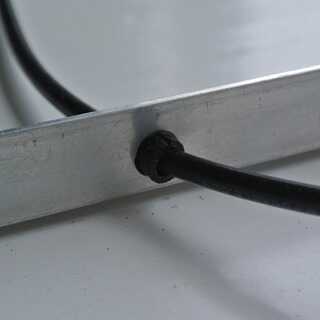

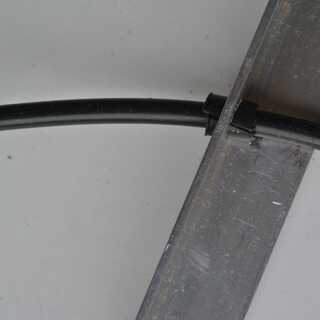

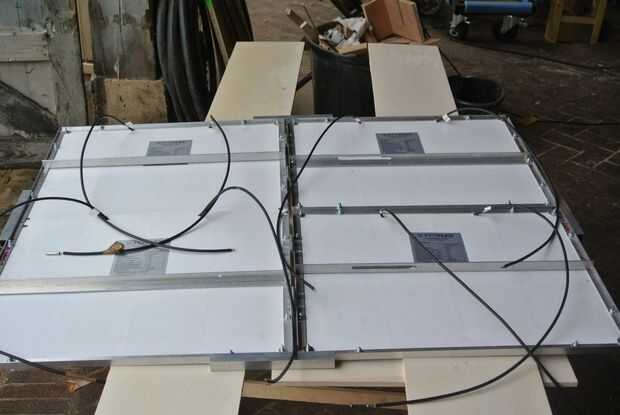

Los cables deben soldarse en serie como se puede ver en el esquema adjunto. Por lo que conectar el polo positivo de un panel con el polo negativo de la siguiente. Para ello tienes que poner los cables en algunos casos a través de los perfiles en el medio. Para que ellos no se exprimen los paneles plegados. Por lo tanto, taladre un orificio a través del perfil y pasar el cable. Proteger el cable y manténgalo en posición en el agujero con un pedazo pequeño de caucho. Aislar las conexiones soldadas con el calor tubos de reducción. Al final tienes que conectar el enchufe M4 en el positivo y el polo negativo, respectivamente.
