Paso 12: electrónica

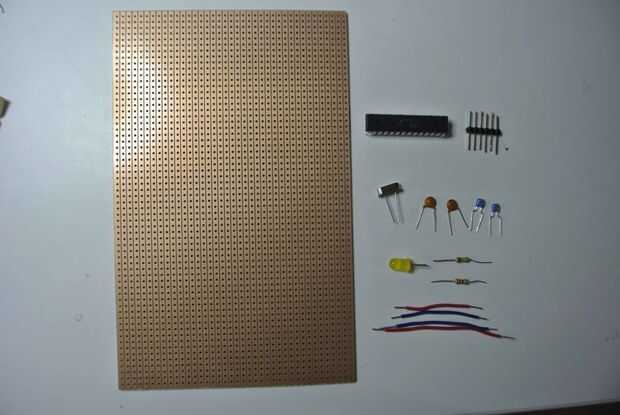

(ARRIBA) Piezas y cable de comunicación / cable de 4 mm² que soldado
Nota, esta sección explica cómo conectar la comunicación para el 3.0 de SunZilla. Puesto que este aspecto del diseño está actualmente en desarrollo, incluimos aquí. Sin embargo, puede omitir este paso por ahora. ****
Materiales para este paso:
- 2 x batería de Gel, 12 V, 38, 5 Ah, 170mm (H) x 197mm (L) x 165mm (W)
- 1 x fusible 20 A, C.C.
- 1 x LED (verde)
- 1 x resistencia de 2 kOhm
- 1 x interruptor, DC
- 2 x conectores hembra, SP21 WEIPU (estos son lo que utilizamos en nuestro prototipo, pero realmente no se recomienda utilizar el Weipu zócalos y los enchufes que se deslizan fácilmente fuera de las cajas)
- 1 x soporte de fusible
- 1 x cargador de batería de MPPT, aquí utilizamos un Victron - Blue-Solar-Charge-Controller-MPPT-100-15
- 4 x módulos monocristalino semi-flexible, aquí utilizamos SUPERFLEX SGM-FL-35W, 12 V, 35 Wp
- 1 x femenino M4-enchufes
- 1 x M4-enchufes masculinos
- 2 x conector hembra, Weipu SP21
- 1 x seno – inversor, aquí utilizamos un Victron Phoenix-inversor-350, 350 VA, 24 V
- 2 x conector hembra WEIPU SP21
- 1 x LED (verde)
- 1 x interruptor de CC
- 4 x enchufes de la C.C. (hombre), Weipu SP21
- cables flexibles de 10 m, 4 mm², 1000V
- cables flexibles de 10 m, 0,25 mm² (para la transmisión de la señal para la posterior extensión)
Para este paso, consulte el diagrama de cableado PDF, puede descargar a continuación.
Todas las conexiones de energía están constituidas por Cables de 4 mm² secciones transversales. Líneas de comunicación o señales (como líneas de LED) están constituidas por cables de 0,25 mm².
Es necesario crear al menos dos cables para conectar los 3 módulos.
Componentes dentro de la categoría de "Componentes accesibles" deban montarse de tal manera que son accesibles desde fuera de la caja. Todos los componentes están dentro de la caja.
Para conectar los paneles solares cuando se montan con el MPPT-cargador, un cable fuera de la caja solar y conectando las clavijas solares apropiadas de M4 en las terminaciones.
General soldadura consejos: utilice una punta limpia. Espere a que la pistola de soldar calentar (300-400° C). Coloque un poco de estaño a la punta, luego toque con la punta el objeto deseado y espere hasta que se calienta y la soldadura se funde con el objeto. Agregar el segundo objeto hasta el punto de calefacción. Añadir soldadura para obtener una conexión térmica apropiada.
No mantenga ni bloquear los dos objetos mecánicamente con el soldador ya que cuando la soldadura conecta ambos objetos que desea eliminar el hierro. Espere a que la soldadura se enfríe. Tratar de tirar los objetos para ver si suelda Junta es firme.
Utilice una fuerte o dos soldadores para la soldadura de cables grandes o más.
Cables de uso rojo para todas las conexiones de PLUS y negra o azul para todas las conexiones de menos.
Asegúrese de siempre de la soldadura más el pin número 3 y negativo en el pin número 2 para la conexión de alimentación (cables gruesos) y con cable de conexión (cables finos) negro datos sobre número de pin 4 y azul de bin número 1.
Antes de conectar y empezar su sistema, revise el cableado eléctrico de las conexiones apropiadas y los cortocircuitos. Fijar el multímetro al "Probador de continuidad" modo. Toque con un cable de su multímetro el otro cable, un sonido se producirá si el multímetro está funcionamiento correctamente.
Iniciar un cable en el Pin 1 del conector hembra. Tacto con otro cable en el Pin 1 del otro conector hembra. Si la soldadura ha sido exitosa, se producirá un sonido. Toque con el segundo plomo todos los bolos. Si se produce sonido, circuitos contienen cortocircuito – Compruebe que antes de configurar el sistema!
Seguir con el cheque para probar todas las combinaciones.
