Paso 4: Inversor de la caja (1/8 plataforma Euro norm)

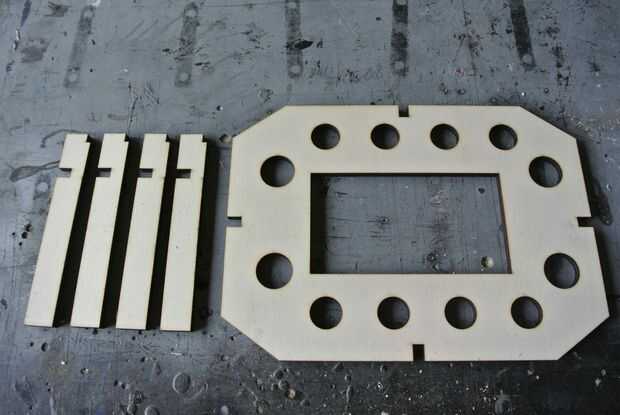

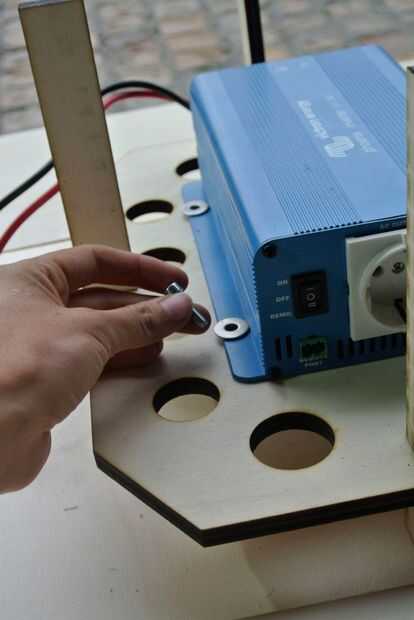

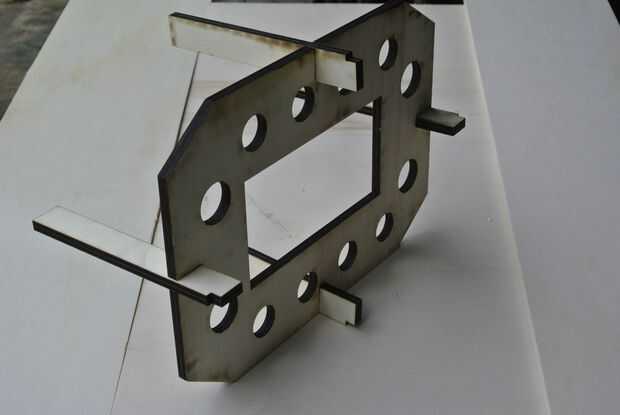

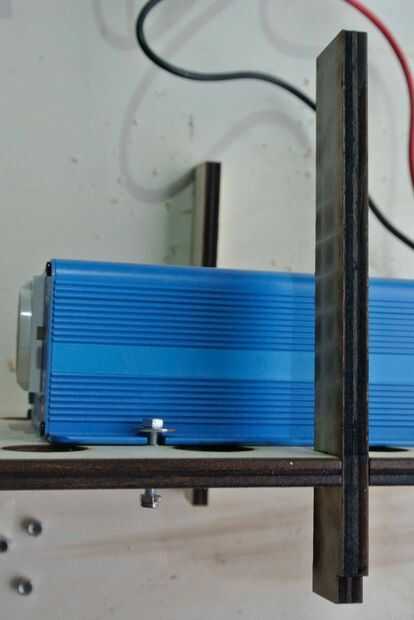

Para asegurarse de que el inversor can´t moverse dentro de las cajas de inversor, un interno estructura de montaje es necesaria. El inversor se conecta a la estructura de montaje, fijación en el lugar. La estructura de montaje está fabricada con estructura de madera de corte láser. La. Archivos de origen DXF para el corte por láser pueden descargarse a continuación.
Al usar los archivos con el cortador del laser, consulte el tutorial de corte de láser.

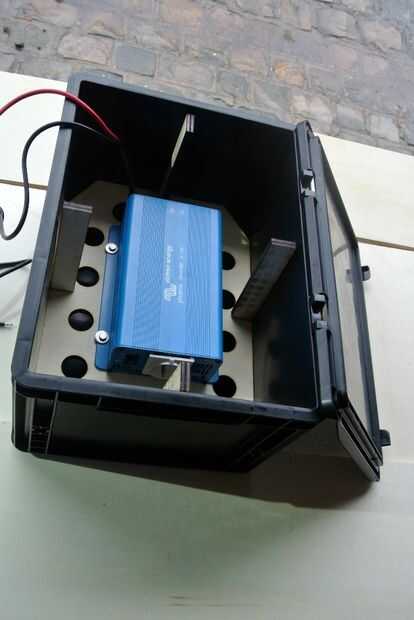

El inversor y su estructura de montaje caben dentro de una de las cajas de Norma EURO 1/8, que tienen dimensiones externas de 230mm (H) x 400mm (L) x 300mm (W) y las dimensiones internas útiles de 208mm (H) x 370mm (L) x 270mm (W).
Una sola pieza de madera contrachapada mide 800mm (L) x 600mm (W) x 10 mm (th) es suficiente para láser de piezas de corte para el inversor y las estructuras internas de cajas para baterías (ver siguiente paso).

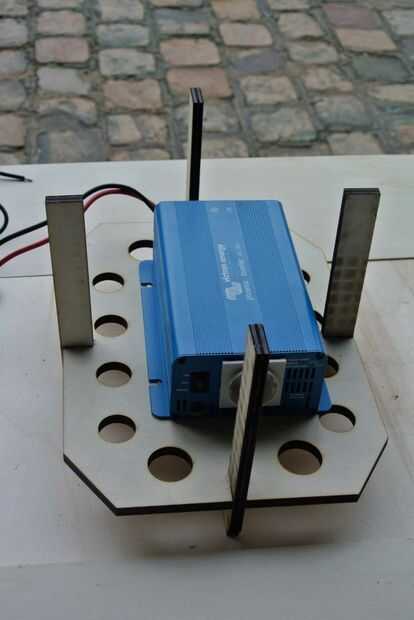

NB, hemos utilizado el 350-convertidor Victron Phoenix con un spec de 350 VA, 24 V y las dimensiones de 72mm (H) x155mm (W) x237mm (D). Si utiliza un inversor diferentes, probablemente tendrá un factor de forma diferente, y probablemente tendrás que ajustar el. Archivos de DXF en consecuencia.

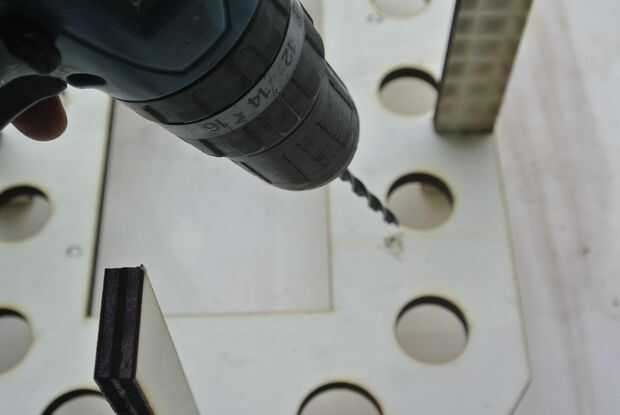

Si no tienen acceso o no desea utilizar un cortador láser, las estructuras internas también se pueden construir a mano, utilizando técnicas de elaboración con los taladros de madera y rompecabezas de madera normal. Por lo tanto, la. Dibujos técnicos PDF de las estructuras pueden descargarse a continuación.
