Paso 6: Solar caja (1/4 pallet Euro norm)

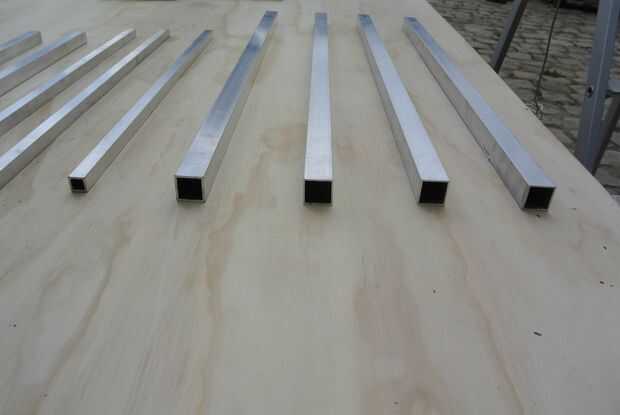

En el caso de la caja solar, la estructura interna se construye usando perfiles de aluminio cuadrado.
Ya habiendo perforado los agujeros en los perfiles de aluminio cuadrado preparado como se indica en la técnica de "sistema de montaje" dibujo pdf (ver paso 3), este paso es sobre únelas para formar la estructura interna de la caja solar.
Materiales para este paso:
- 4 x Squared perfiles de aluminio, 732 (l) x 25 (w) x 2 (th)
- 2 x Squared perfiles de aluminio, 200 (l) x 20 (w) x 2 (th)
- 2 x Squared perfiles de aluminio, 515 (l) x 20 (w) x 2 (th)
- 3 x Squared perfiles de aluminio, 560 (l) x 15 (w) x 2 (th)
- 4 x Squared perfiles de aluminio, 370 (l) x 15 (w) x 2 (th)

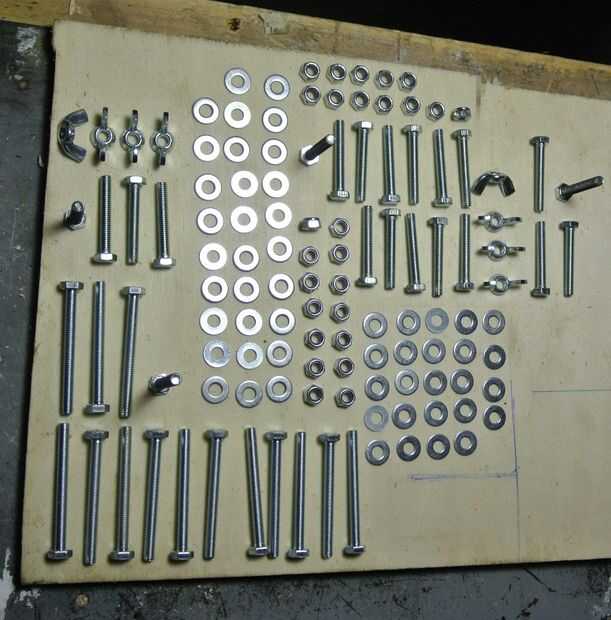

- 14 x pernos hexagonales M6 x 50 (l)
- 14 x tuercas autoblocantes, M6
- 28 x arandelas M6
- 4 x tornillos (ala), M6 x 40 (l)
- 8 tuercas de ala x, M6
- 4 x tornillos (ala), M6 x 30 (l)

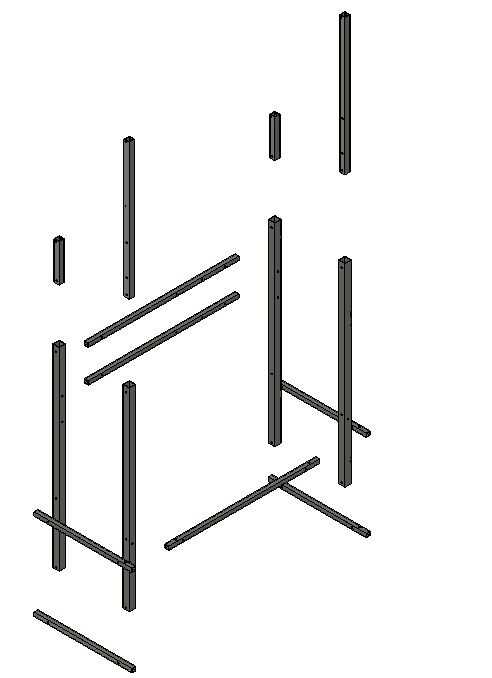

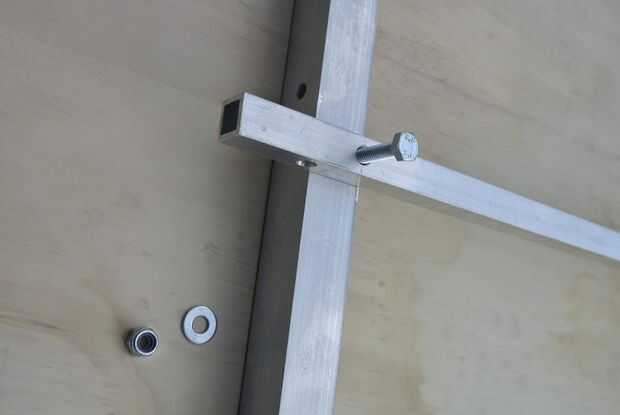

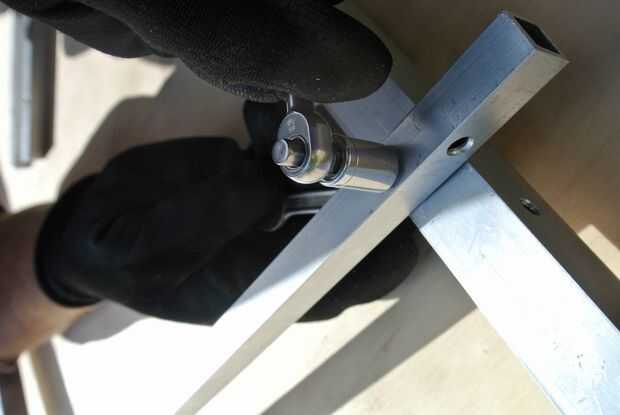

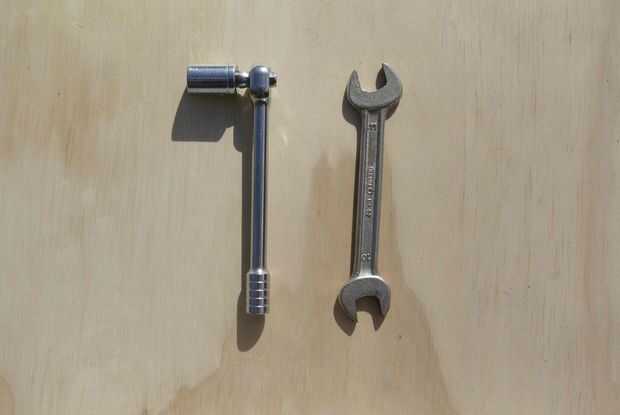

Las posiciones pueden verse en los siguientes dibujos técnicos. Para atornillar los perfiles junto con los pernos, arandelas y tuercas. A continuación se describen pasos detallados.

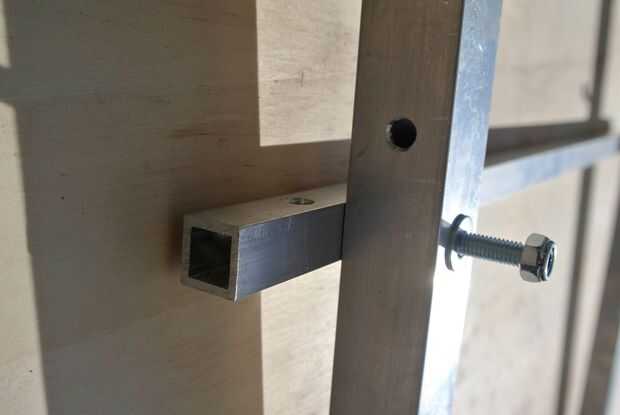

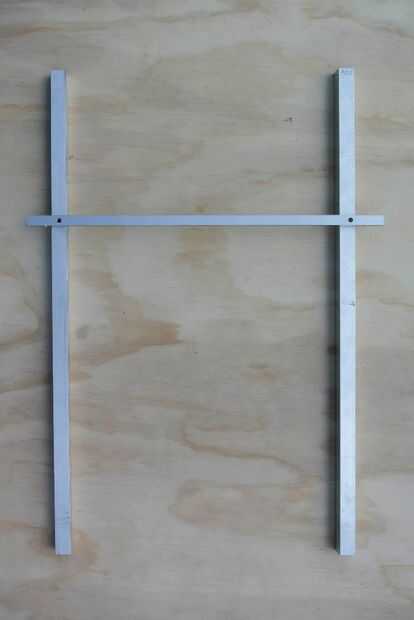

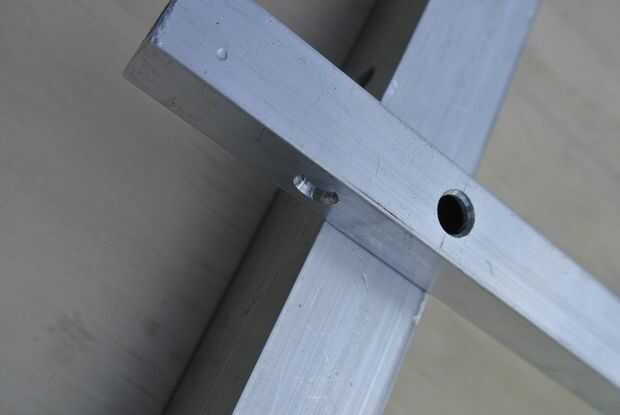

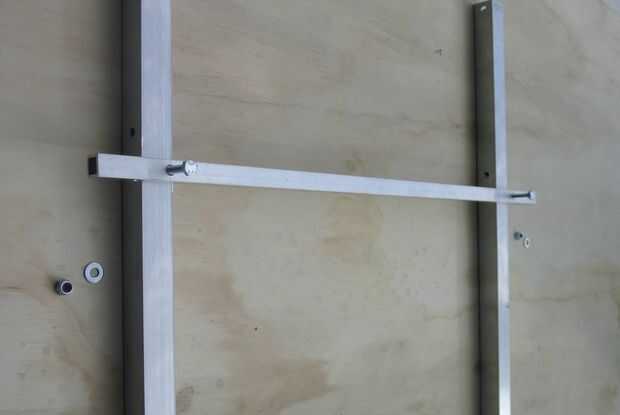

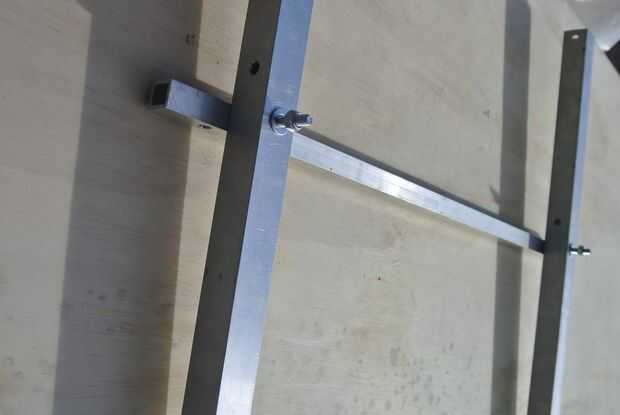

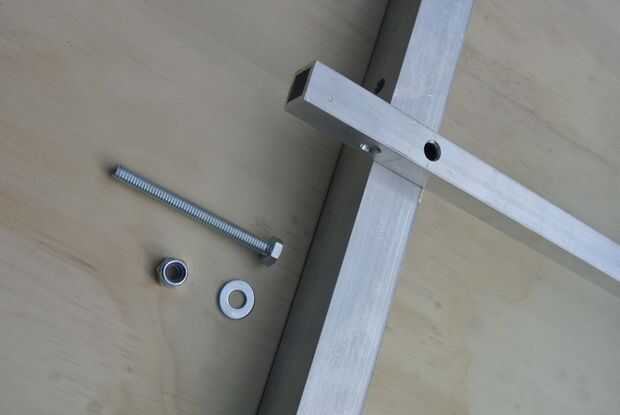

En primer lugar, conectar los perfiles de ancho vertical de 25 mm con los 2 perfiles de largo 15 mm ancho horizontal, como se puede ver en las fotos siguientes.

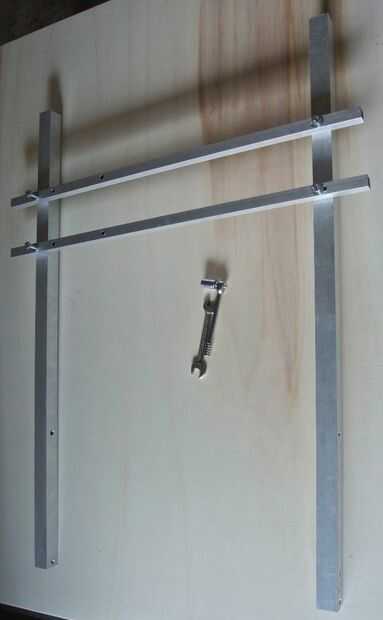

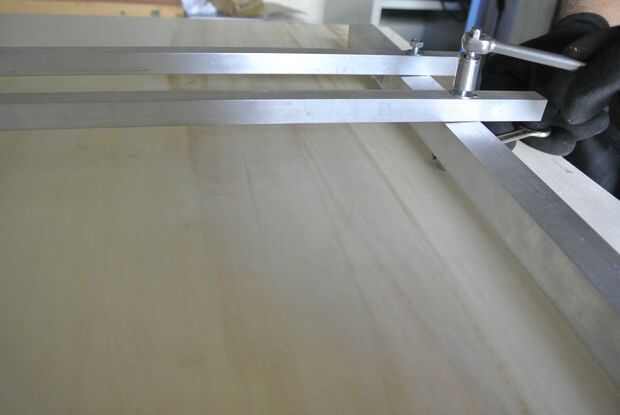

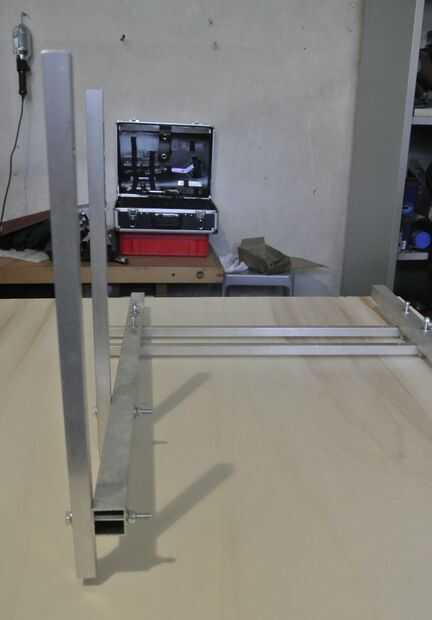

Luego fije los perfiles horizontales cortos a uno de los lados ya conectados.

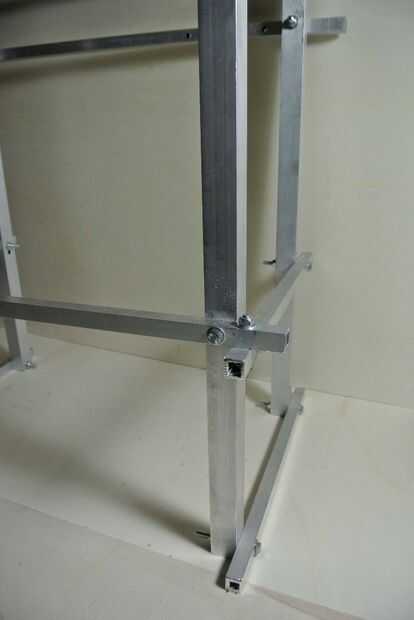

Por último, conecte las dos partes.

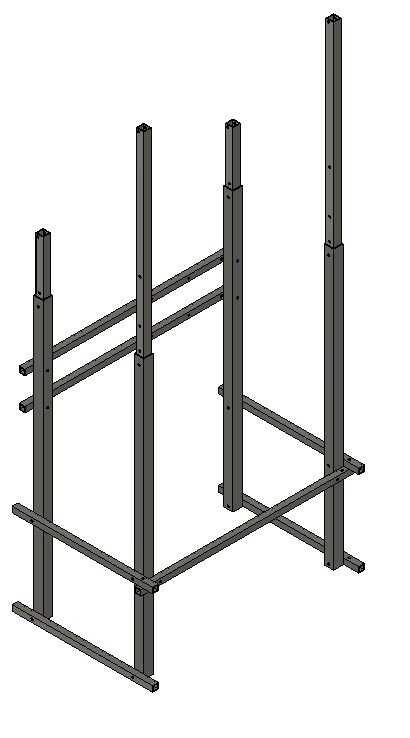

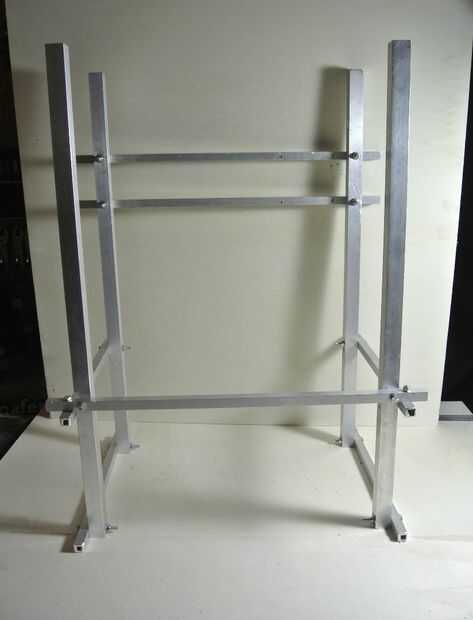

Para que usted obtenga la siguiente estructura al final:
