Paso 8: Caja se une a
Materiales para este paso:

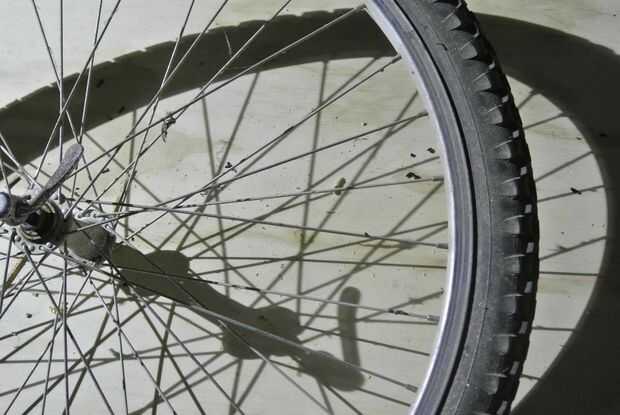

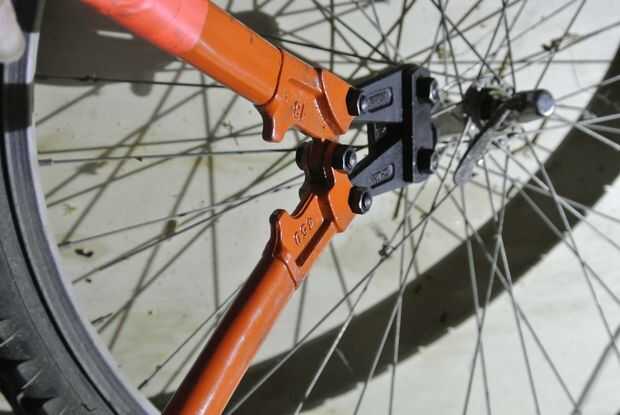

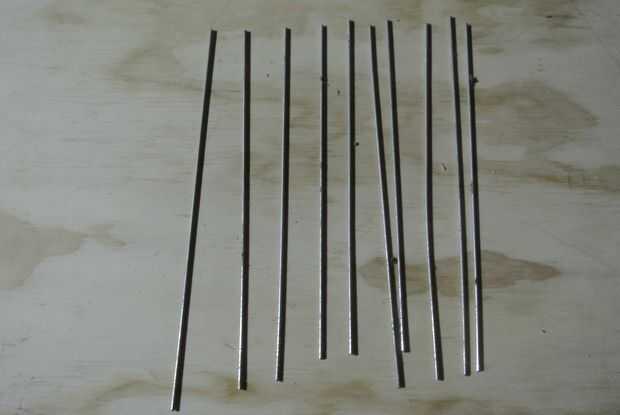

- 8 x rayos de bicicleta, alrededor de 150 mm de largo
- 1 x madera contrachapada, mínimo 1200 (L) x 400 (W) x 18 (th)
Para anclar físicamente el las cajas juntas, las juntas hay que agregar. Las juntas mantener las cajas en su lugar sobre una estructura de madera de pie. Esta estructura puede ser fresado CNC con proporcionado. Archivo de código fuente DMX, que puede descargar a continuación. Usted puede también vieja escuela madera-artesanía siguiente ellos, la. Dibujo técnico de PDF, también puede descargar a continuación.

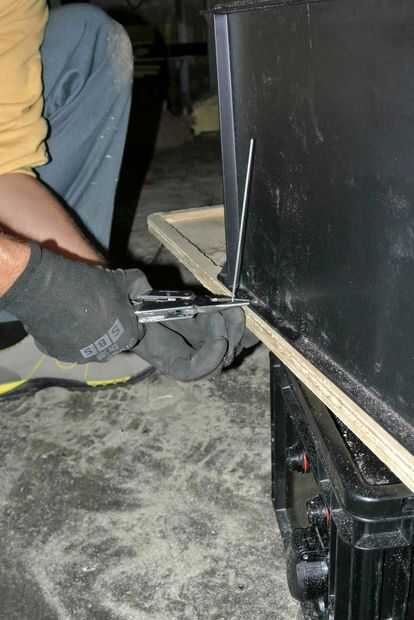

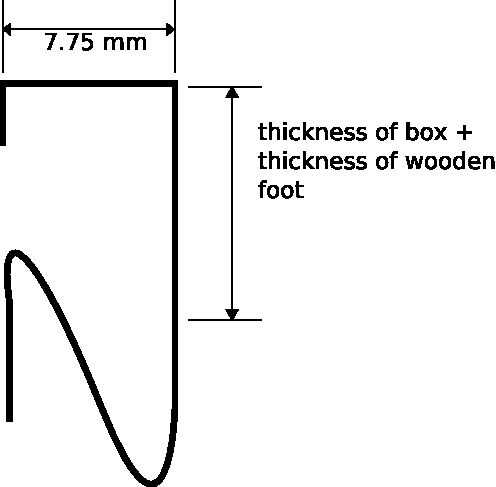

Después de moler la estructura del pie, colocar las cajas en sus lugares y haga 4 agujeros en el borde exterior de la parte inferior de cada caja y la estructura subyacente de la madera. Con estos agujeros, las diferentes partes están conectadas por un rayo de bicicleta doblada. La forma del rayo puede verse en la siguiente figura:
La altura de la "boca" del rayo doblado depende del grosor del madera pies (ver diagrama). Debe 2-4 mm menor que el espesor agregado de la caja y el pie de madera. Para doblar el rayo, a partir de un lado del rayo y uno tras otro de flexión manteniendo el habló con los alicates y luego doblando el extremo más largo del rayo con la mano en la forma que te gusta hacer.
