Generador Solar portátil (3 / 5 paso)

Paso 3: el panel Solar y conexiones

Actualización

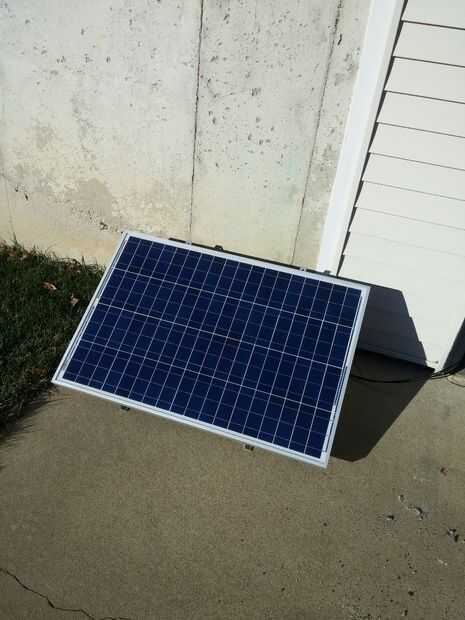

Así he aprendido que usted quiere tener 1.5 x la salida del panel solar en comparación con la capacidad de la batería. De aquí y el ejemplo de un paso anterior. Mi panel es máximo 100 watts en perfectas condiciones. En 5 horas de luz perfecto podía espero para 500 vatios de energía a las baterías. Por desgracia hay pérdida en todos los puntos en el sistema así que si usted necesita 100 vatios por hora debe tener 150 vatios digno de paneles. Este cálculo aproximado debe compensar las pérdidas en otros lugares del sistema.

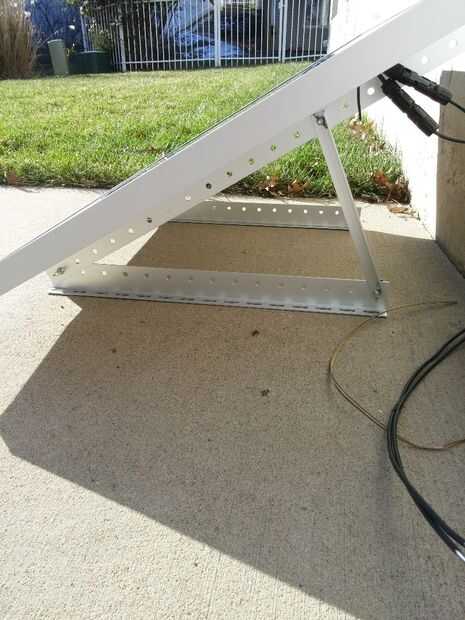

Este panel viene con dos pares de conectores MC4 y requieren de una prensa especial hacer cables de extensión para. Mi equipo vino con el cable pero he comprado un arrugador y conectores extras. El arrugador $20 y en el valor de mi opinión el dinero en efectivo para el ahorro de tiempo. También las conexiones son roca sólida. La idea detrás de MC4 si usted no sabe es crear una conexión firme del tiempo que no desconectará por cuenta propia a menos que se utiliza una herramienta especial. Vi unos videos de YouTube para aprender a hacer los conectores MC4.
