Paso 7: Foco cálido
Construcción del foco cálido:

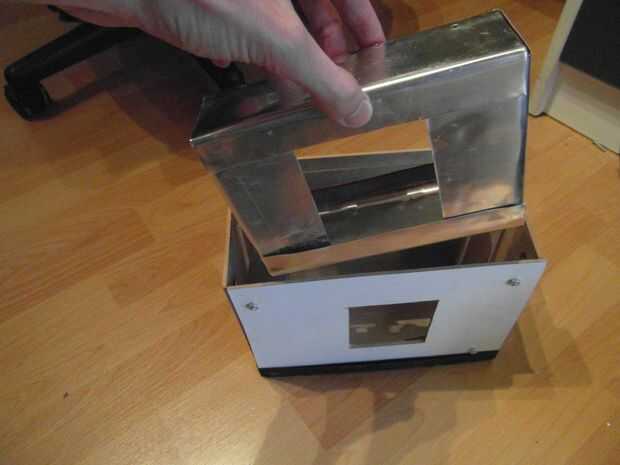

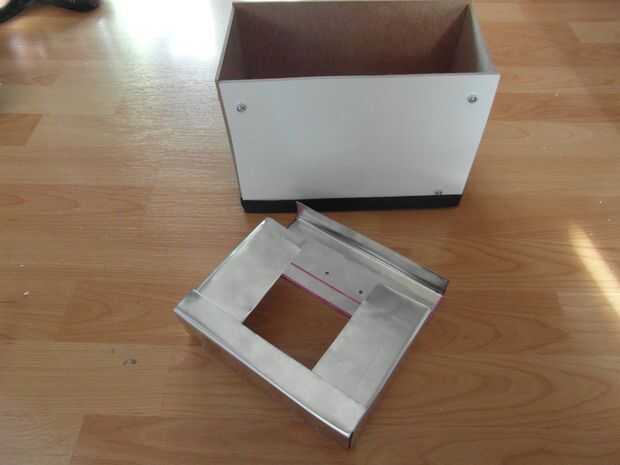

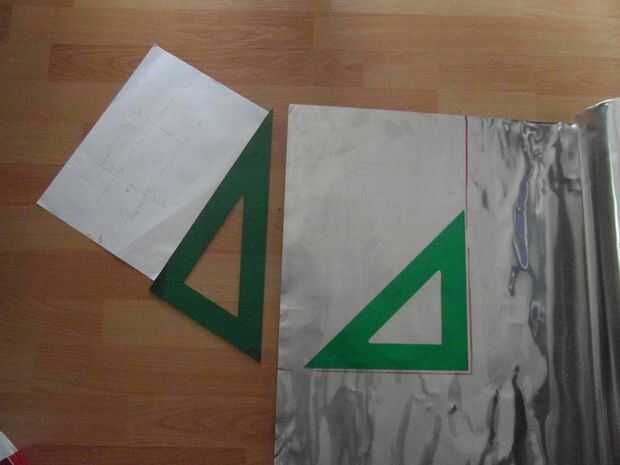

Para la construcción del receptáculo solar utilizaré una chapa fina de aluminio podré recortar con manos de propias de la mis "con moldear tijeras de acero y".
Tomaremos las medidas de la superficie ocupada por las placas Peltier que van a ser utilizadas para el proyecto.
A partir del espacio ocupado por las mismas dimensionarémos la capacidad del receptáculo. En mi caso usaré 8 placas puestas una junto a la otra, esto me permitirá concentrar el haz de luz sobre una superficie lo más pequeña posible para así provocar un aumento mayor de la temperatura interna.
El receptáculo solar sin ser muy grande ni muy pequeño, ya no queremos perder innecesariamente energía en un volumen amplio pero tampoco queremos el espacio sea no tan pequeño el aire de su interior pueda llegar a calentarse.
En mi caso, siendo 8 las placas usadas (4 cm x 4 cm cada una) tomaré una superficie de 16 cm x 8 cm.

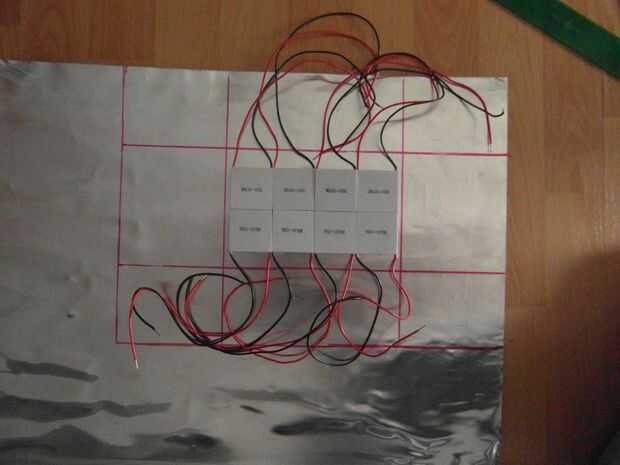

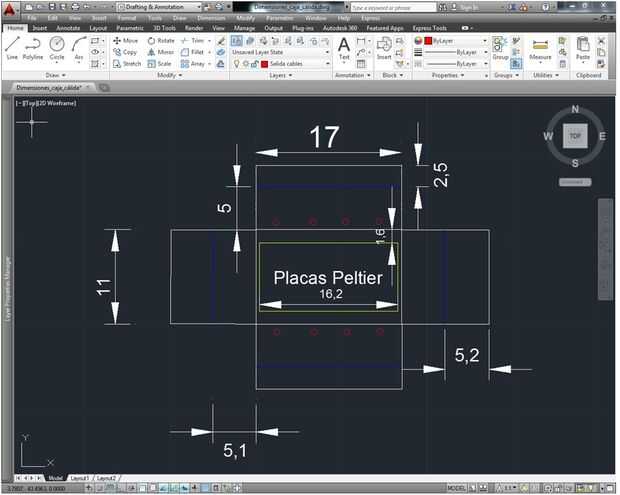

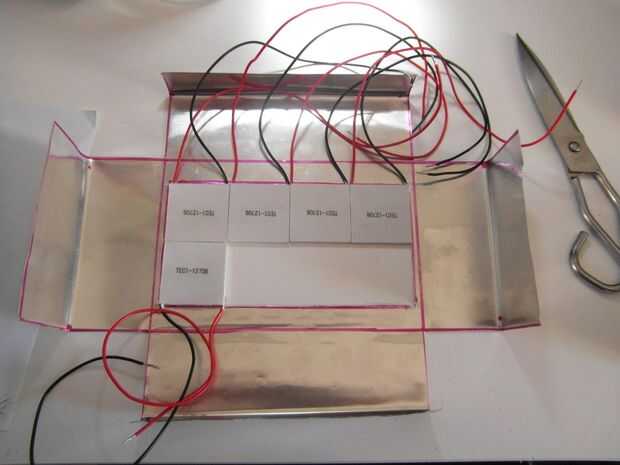

Colocaré dos filas de 4 placas cada una y construiré una caja de aluminio de las siguientes características:
(Todas las unidades están en centímetros)

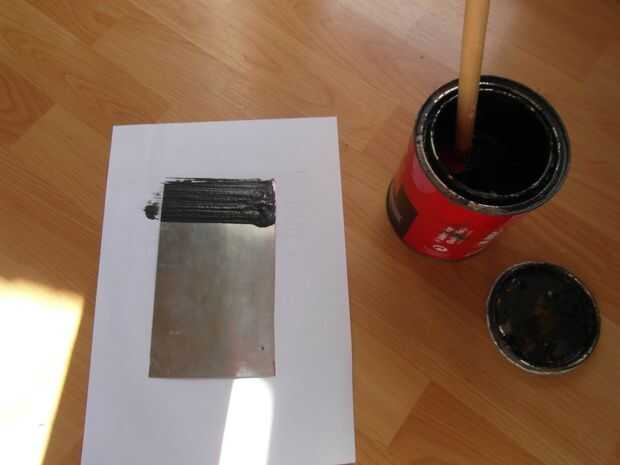

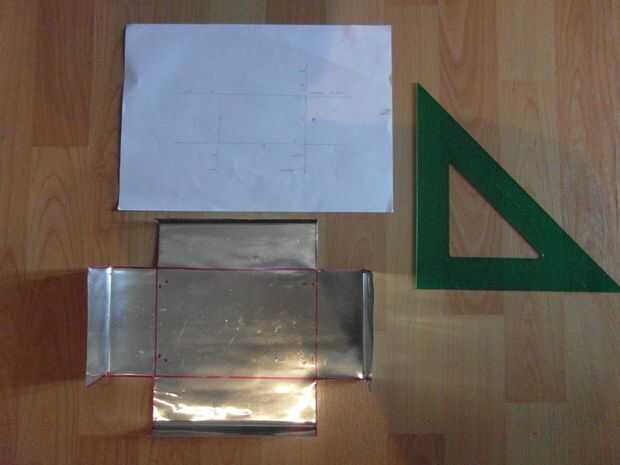

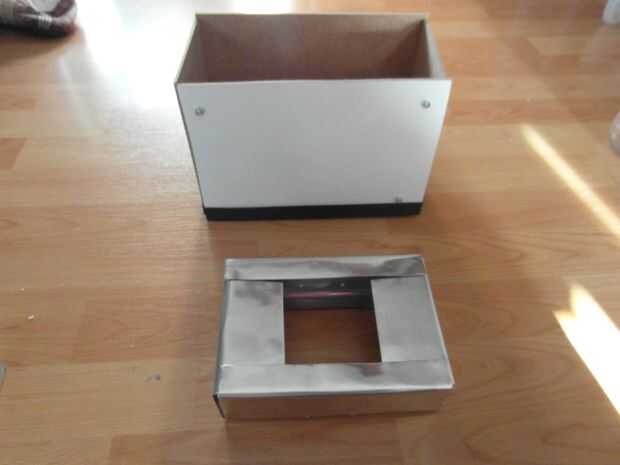

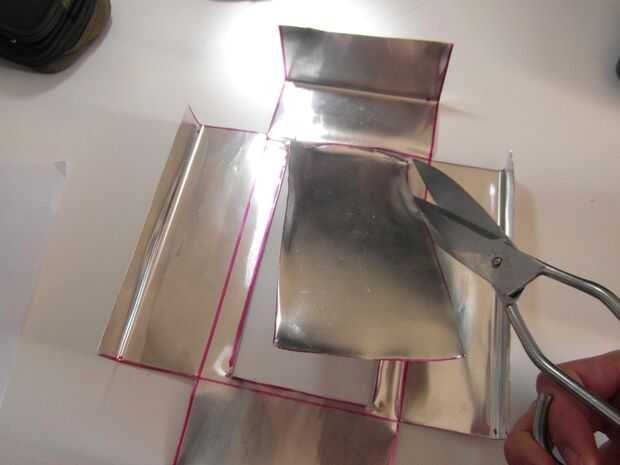

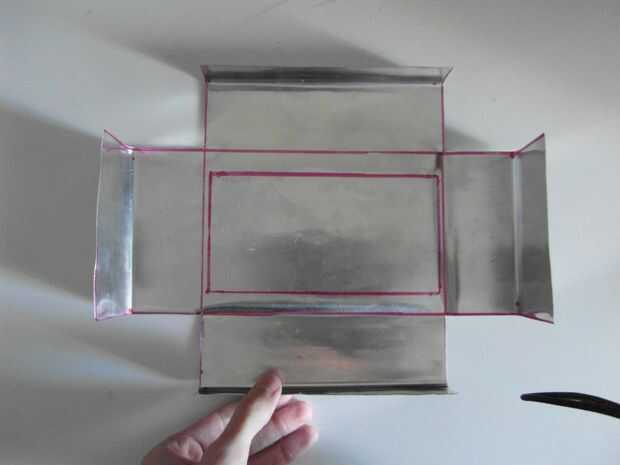

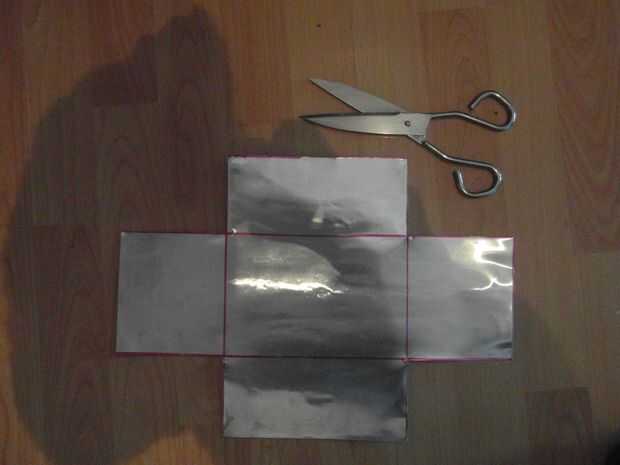

Las líneas azules son las líneas marcan la zona por la doblaremos con un ángulo de 90 º la chapa metálica, así conseguiremos una forma de caja con una pequeña ventana por la dejaremos pasar la luz. El recuadro central amarillo será recortado y retirado, será la zona de contacto de la zona cálida de la placa con el calor condensado por la lente dentro del sistema. En su lugar estableceremos una chapa de otro metal mejor conductor el aluminio (por ejemplo el cobre) o en su defecto una chapa de cobre pintada de color negro para favorecer la recepción del calor solar concentrado.

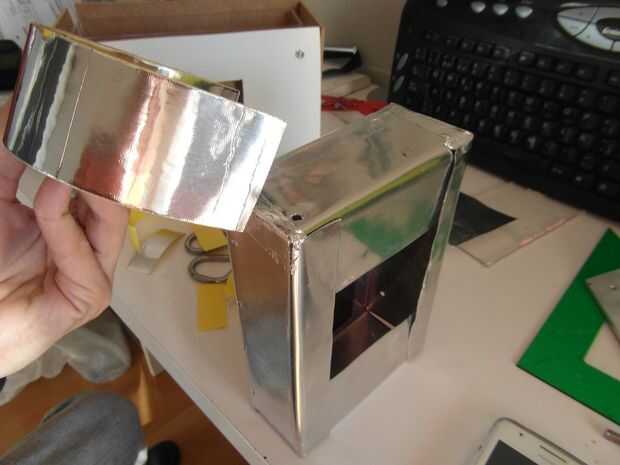

Juntas las no selladas de las dobladuras de la caja serán selladas con cinta adhesiva de aluminio para evitar fugas de calor.
Los 4 círculos superándose sobre las solapas superiores e inferiores serán agujeros por permitiremos el escape aire sobrecalentado.

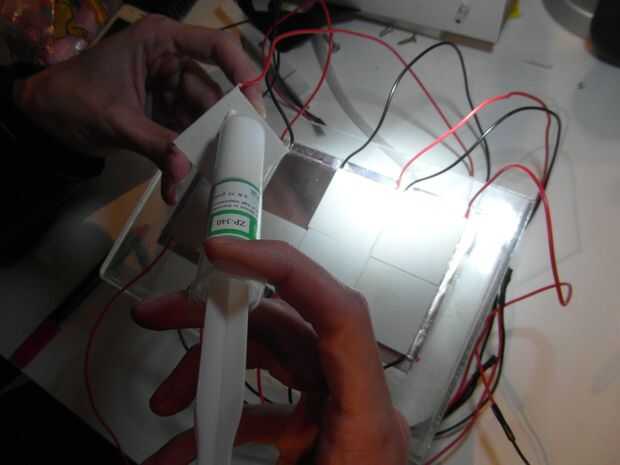

Conectaremos las placas en serie para poder obtener un voltaje sumado de cada uno de los trabajos de conversión térmica moneda por cada placa.
