Generar circuitos de tono (2 / 6 paso)

Paso 2: Primer circuito-screamer

El primer circuito es muy simple. Se requiere muy menos cosas y es muy barato. Se llama screamer. Las cosas que usted necesita para hacer este circuito son

555 ic
resistencia de 1 k
condensador 10 uf
condensador de cerámica de 0.1 uf (104)
altavoz de 8 ohmios
6 a 9v fuente de alimentación

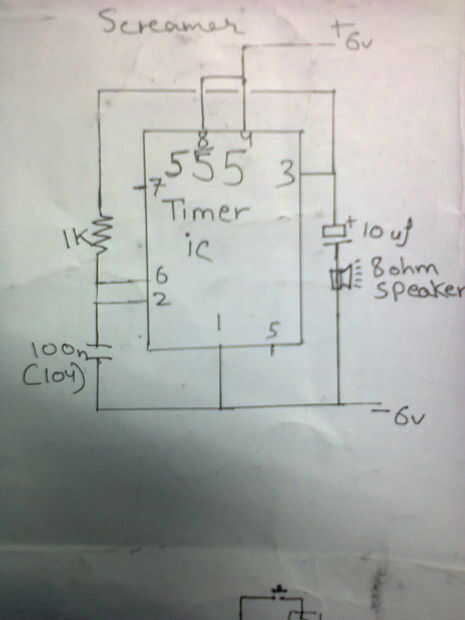

Puede ser alimentado por una fuente de alimentación de 6 a 9 voltios. Generará un tono gritando muy fuerte. En este paso se da el esquema.
