Generar circuitos de tono (3 / 6 paso)

Paso 3: Segundo circuito - ametralladora

El segundo circuito es un poco complejo y requiere de algunos elementos más que el primer circuito. Las cosas que usted necesita para hacer este circuito son

555 ic
Transistor BC 557
resistencia de 100 k
resistencia de 33 k
10 uf electrolítico Condensador-2
if 100 condensador de electrolito
condensador de cerámica de 0.01 uf 103-2
altavoz de 8 ohm
6 a 9v fuente de alimentación

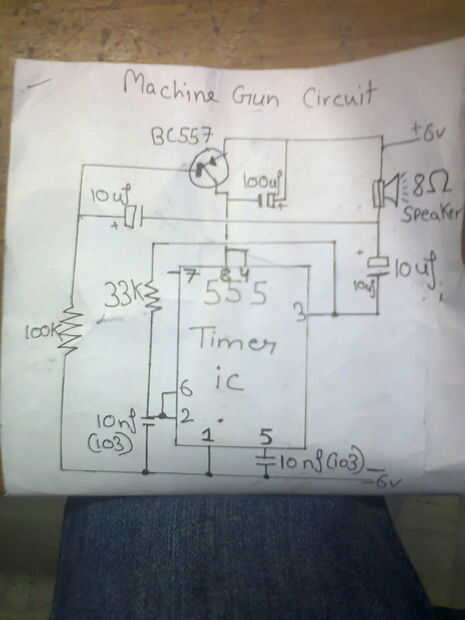

También puede pe por 6 a 9 voltios. Generará un tono similar al sonido de la ametralladora. En este paso se da el esquema.
