Generar circuitos de tono (5 / 6 paso)

Paso 5: Órgano de juguete circuito cuarto

El cuarto circuito es una muy buena. No es tan difícil y es muy bueno. Se llama órgano de juguete. Son las cosas que debe hacer el órgano de juguete

555 ic
condensador electrolítico de 10 uf
condensador de cerámica de 0.1 uf
1 resistor de k-6
10 Potenciometro k (resistencia variable)
Pequeños interruptores de contacto momentáneo-6

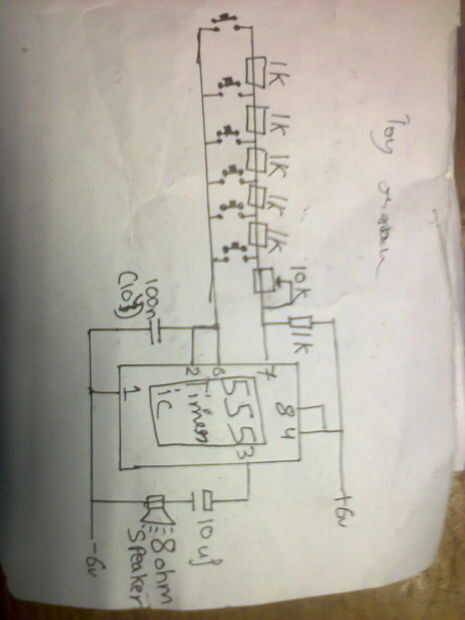

El órgano de juguete es como un piano. Este circuito produce un tono según el pulsador. Sólo 1 botón puede ser pulsado a la vez. Puede cambiar la resistencia de 1 k para producir una escala más precisa. En este paso se da el esquema.

Vea el paso
