Paso 8: Soldar las piezas entre sí
Primero Colóquese anteojos de seguridad. Sólo tienes un par de ojos y usted sólo necesita tener uno volar en el ojo cuando recorte un resister lastimar tu vista.

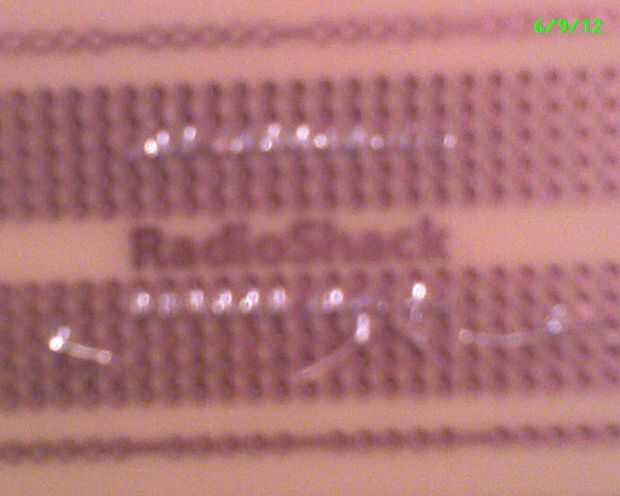

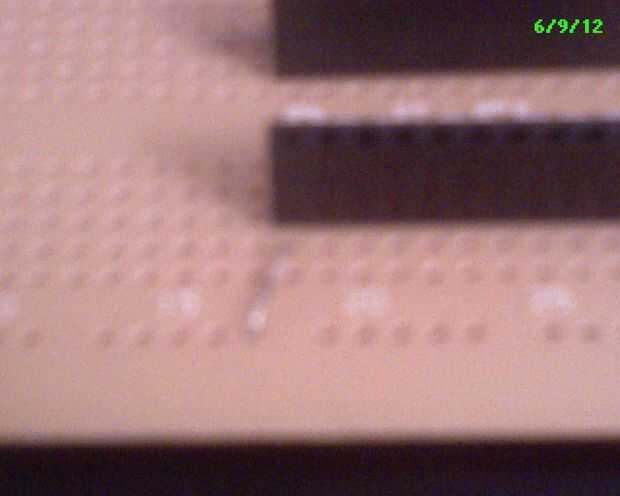

Ahora ajuste la placa de prototipo hasta el tamaño adecuado para caber en el recinto. Una vez que se ajusta a tu gusto, soldadura en tiras Rúbrica femenina sobre el tablero. También puente el primer pasador del perno encabezado femenina para el carril de tierra. Montar el teensy encima para ver cómo encaja.
Quitar el Teensy y sus resistentes de 220 ohmios a los pines 12 y 14 a la izquierda y derecha de la Junta de soldadura.

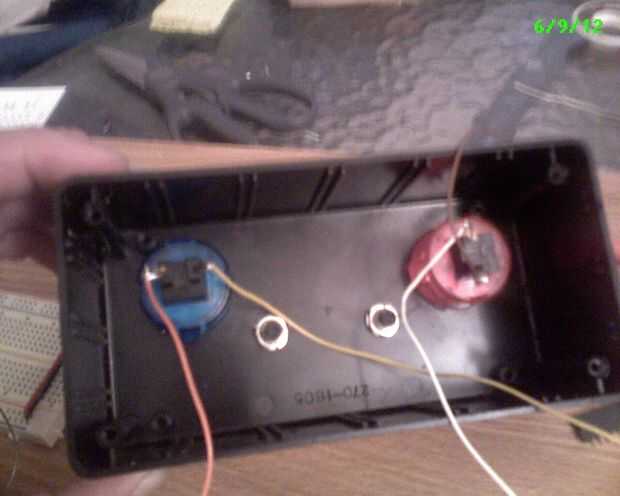

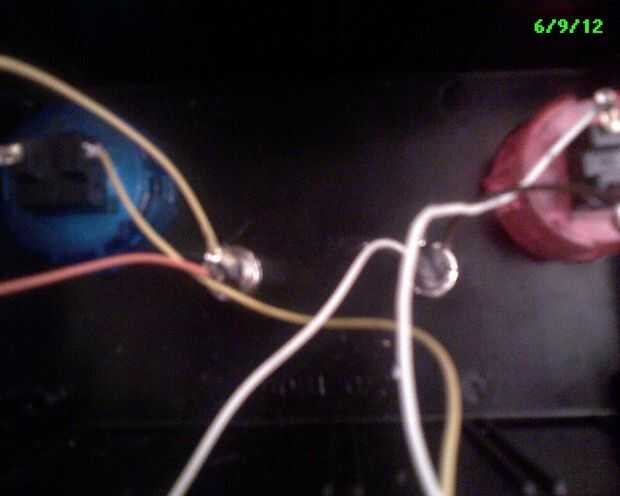

Ahora utilice el cable para unir un cable a cada LED y cada uno de los botones. Conecte un cable de cada uno de ellos a tierra. En botones, no importa cuál, pero en el LED el plazo de ejecución corto va a tierra.
Conecte un cable desde el primer botón al pin 7 y un cable desde el segundo botón al pin 8 de la Teensy.
Conecte un cable de cada resistencia para cada LED. Vea el diagrama esquemático para un cableado correcto.

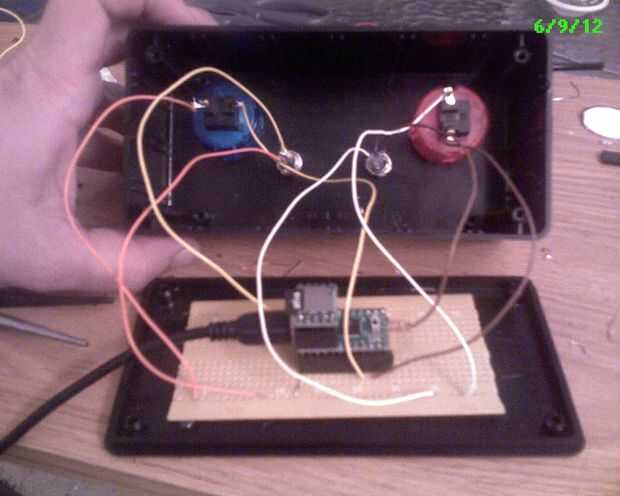

Una vez todo es cableado, conecte el cable USB y probar su trabajo. Asegúrese que el botón correcto hace lo correcto pasar y LEDs se iluminan. Si mezclan los LEDs, no se moleste a resoldar, solo tienes que cambiar los pernos en el sketch de Arduino y deberían funcionar correctamente. Una vez que se prueba todo, poner un poco de pegamento en la parte inferior de la placa de circuito y pegarlo a la parte inferior de la caja. También he añadido pegamento a la parte superior de las juntas de soldadura en los LEDs debido a apenas soldadas alambre suelto a los conductores.
