Paso 1: Lista de componentes y Hardware inicial Prep

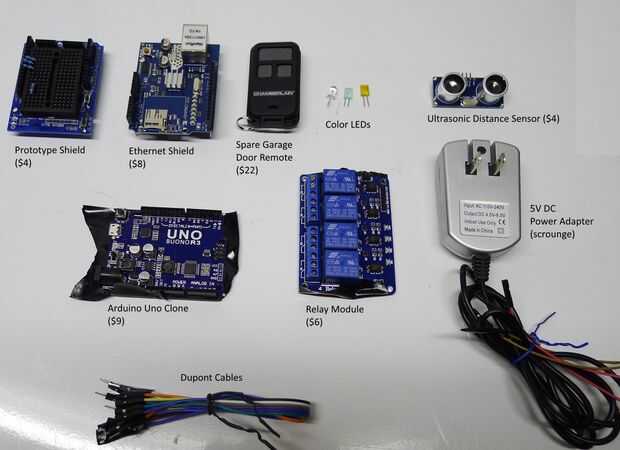

Aquí está la lista de piezas.
- Sensor de distancia ultrasónico (menos de $4)
- Clon de Arduino Uno ($9)
- Arduino shield de prototipo ($4)
- Escudo de Arduino ethernet ($8)
- Módulo de relé ($6)
- LEDs de color
- Cables de DuPont
- Adaptador de CA de 5V (como el de un teléfono inteligente / cargador del USB)
La preparación de hardware inicial implica armar el Arduino y conseguir la puerta del garaje control remoto listo para cableado. Yo he combinado estas tareas en este paso.

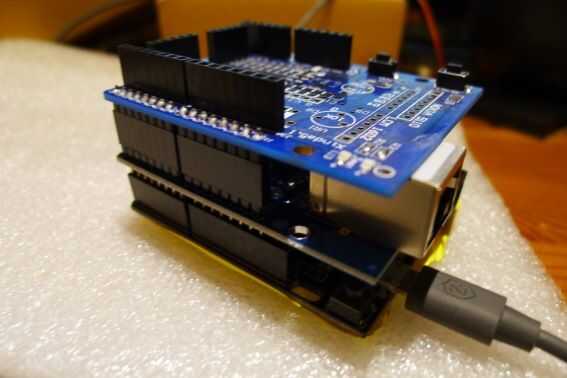

Una vez tengas las piezas, montaje de los componentes de Arduino (Arduino ethernet escudo, escudo de prototipo) en una pila como esta. Bastante simple.

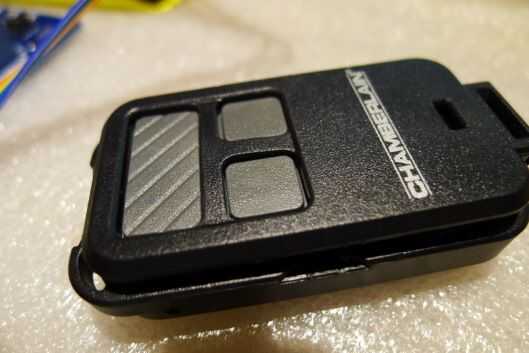

A continuación, utilizaremos el módulo de relé para accionar el botón de la puerta del garaje repuesto control remoto. Para ello, debemos preparar el control remoto. En primer lugar, retire la placa de circuito y soldar los cables a uno de los botones. Esta serie de imágenes en siguiente le dará una buena idea de qué hacer.

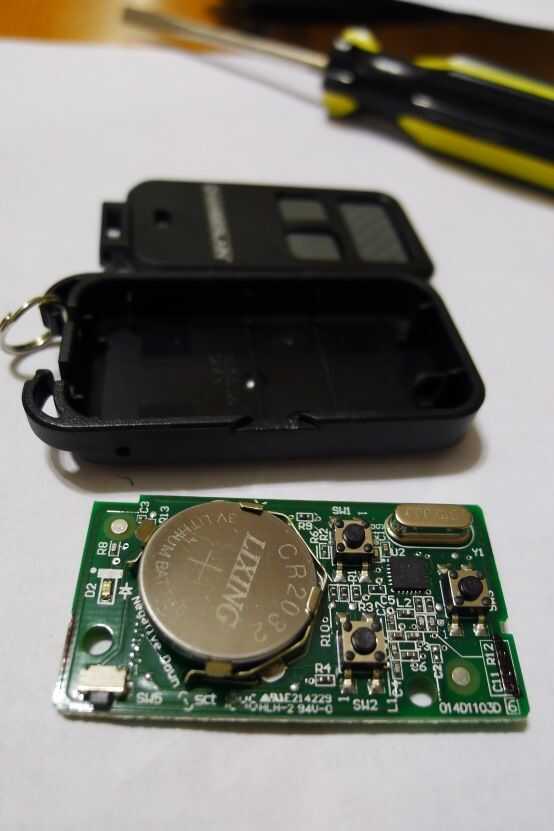

Aquí está la placa de circuito de caja remota.

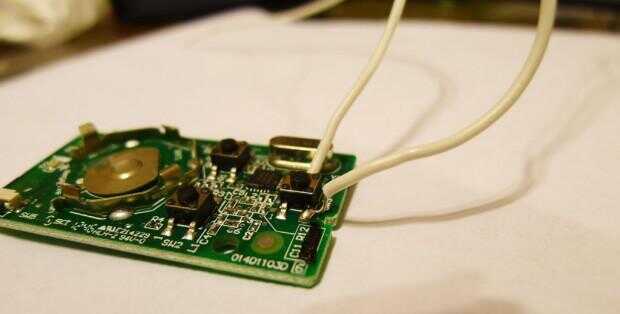

A continuación, decidir qué botón se corresponde con el botón abrir de la puerta de garaje. Utilice un multímetro para determinar que dos pastillas de piernas en el botón se pone en cortocircuito cuando se presiona el botón. Unas pocas pulgadas de hilo a estas dos patas de la soldadura. Usted debe tomar las pilas del mando a distancia para que no opere accidentalmente la puerta del garaje.
Si se mide la continuidad entre los dos cables, debe ser un circuito abierto. Una vez instalados los cables, intente abrir el garaje tocando los dos cables juntos. No funcionará porque las baterías no están instaladas. Poner en la batería y vuelva a intentarlo.
OK, siguiente!
