Paso 4: Control de puerta de garaje remoto no invasivo

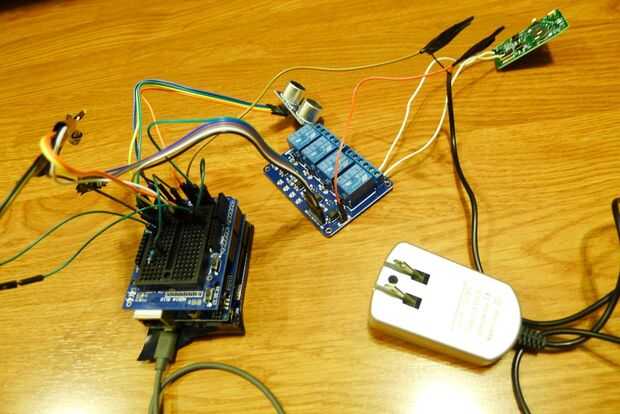

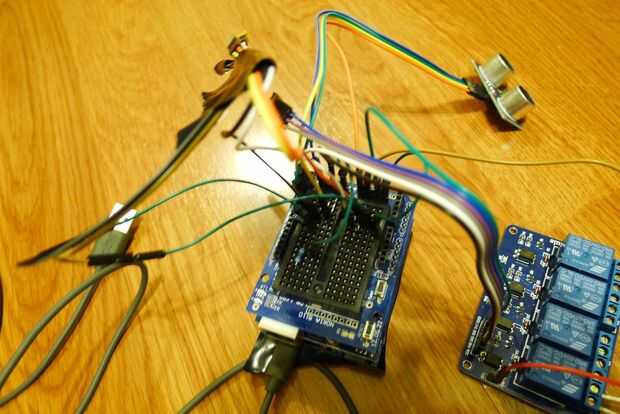

A continuación, conectar el circuito de relé como se muestra arriba. Ya debe tener la placa de circuito para abrepuertas de garaje remoto listo. Los dos cables desde el control remoto sólo tiene que conectarse a terminal normalmente abierto del relé primera.

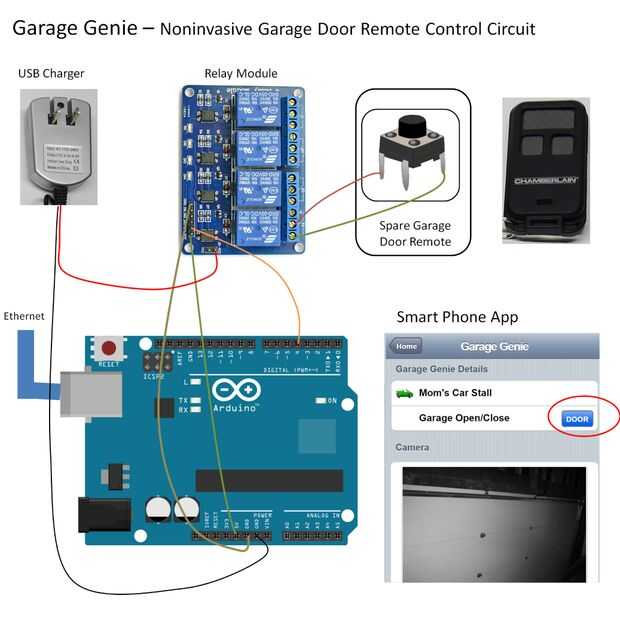

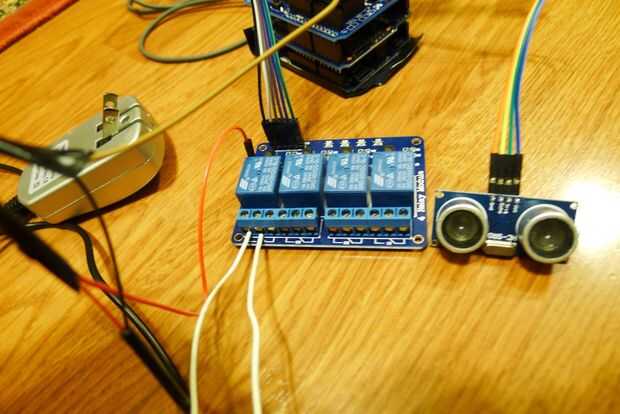

No recomiendo alimentar las bobinas de relé con Arduino. Usted debe usar una fuente de alimentación separada, como un cargador del USB 5V. Usé un repuesto que tuve que poner todo. Son tan comunes que probablemente tienes uno que no esté utilizando. Cortar los extremos, cables de dupont les de la soldadura por lo que simplemente puede conectar al pin macho de JD-Vcc en el relé. Conecte el cable común del adaptador de CA a la GND de Arduino, como se muestra en el diagrama de cableado.
