Paso 2: Visualizar la potencia... y enviar esta información en algún lugar

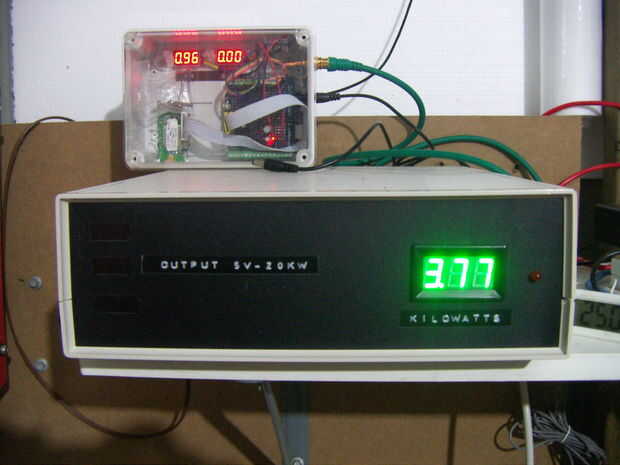

El cuadro inferior tiene un arduino en su interior y es tomar el pulso y mostrando una tensión.

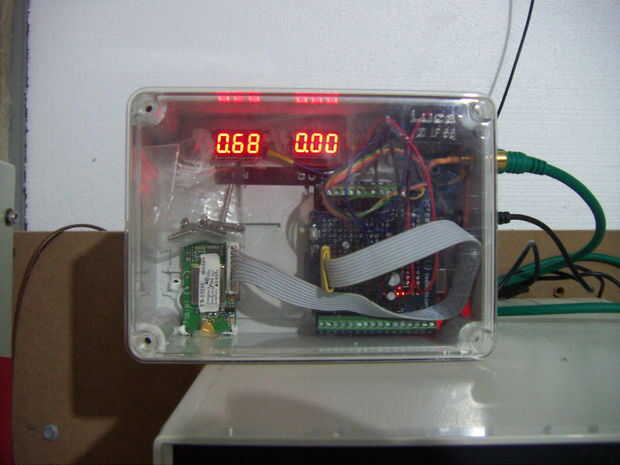

El cuadro en la parte superior también es un arduino y un enlace inalámbrico de dos vías que transmite tensiones. Poner 0-5V en un extremo y 0-5V aparece en el otro extremo, tal vez un kilómetro de distancia. Y trabaja ambas maneras, y si te gusta te pueden tener múltiples canales. Sólo estoy enviando los datos de una forma ya terminaron con esta solución algo simple después de conseguir algo desviado con malla inalámbrica algoritmos y protocolos de datos inalámbricos. Al final, los voltajes son más fáciles de trabajar con - puede construir un par de cajas, configurarlas y no preocuparse de más protocolos inalámbricos.
Código está en un zip al final.

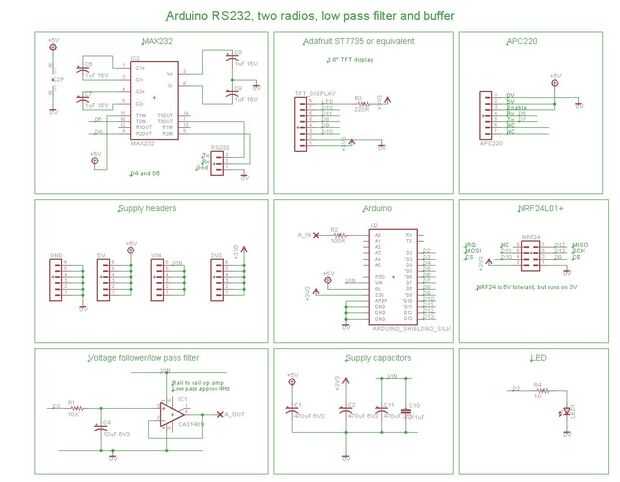

Se adjunta es un diagrama esquemático que muestra varios módulos diferentes. Hay la NRF24 de corto alcance, el APC220 de mediano alcance y estoy usando algunos módulos de la gama larga de Yishi ya va casi 1km a través de árboles. Hay un montón de buenos artículos usando la NRF y los módulos APC. El módulo APC es un módulo serial genérico y hay muchas marcas de estos disponibles. Algunos hablan de TTL y algunos utilizan niveles de voltaje RS232. El esquema es una solución genérica para todos estos, pero de lejos la solución más práctica alrededor de una casa sería NRF24 módulos.
Pongo algunos aparatos pequeños en el cuadro - hoy en día son tan baratos y son muy útiles para la depuración. Cuando primero estaba probando esto, yo simplemente coloca el voltaje de la salida a la entrada y mueve una olla y visto los voltios volver unos segundos después.
