Paso 4: Encendiendo y apagando las cosas

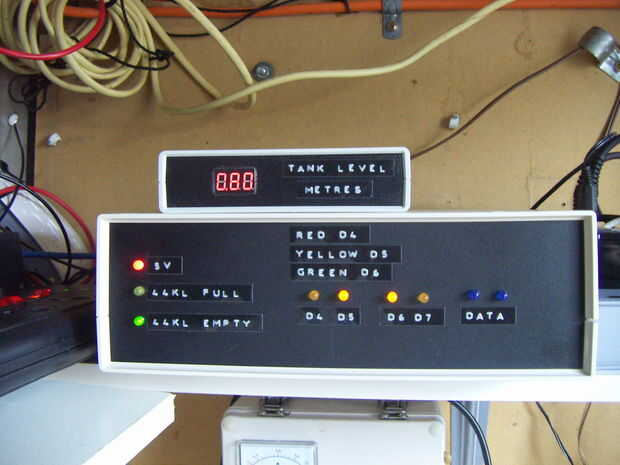

Tengo cajones llenos de relés, pero relé módulos ya están disponibles a veces a casi menos de un relé y conectar al arduino muy fácil de hacer. Algunos encienda con una señal de alto y algunos con una baja señal, por lo que si agrega social en un panel frontal, leds necesitan ser ánodo a 5V, o cátodo a 0V.

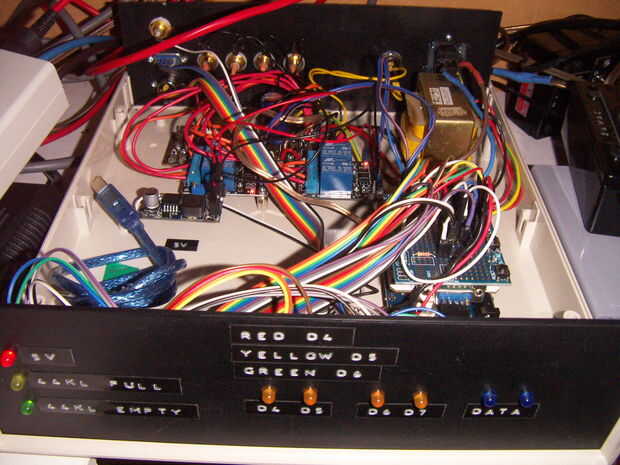

Dentro de la caja es un gran lío-o-los cables. Buscar el cable del jefe de dupont en ebay. Macho a la hembra hacer trabajos más pero a veces a hembra y macho a macho son útiles. Arduino protoboards son también muy útiles, y algunos cuentan con filas de 5V y 0V encabezados (macho y hembra) por lo que las cosas se pueden conectar juntos en un montón de maneras diferentes.
También recogí algunos paquetes termoencogibles surtidos y poner esto en cada conexión soldada - trabajando en una caja durante algún tiempo puede causar alambres romper en la conexión de soldadura y termo retráctil evita esto.
Puse un transformador de 24V en el cuadro y relés interruptor 24V. En una caja de control de bomba son relés de 24V que luego contactores. Esto es una forma de amplificar una señal de pequeño arduino hasta algo que puede controlar completamente 10kW con dos pasos y con aislamiento.
