Gestión mármol de Arduino robot brazo (1 / 3 paso)

Paso 1: edificio

Imagen 1

Cortar la tapa de la caja del kit de Lollybot. Si no tienes un kit de Lollybot debe hacer un pedazo de madera o tarjeta de 230mm x 160mm.

Cortar 4 palillos del lollipop, la pila y pegarlos cerca de una de las esquinas de la caja como se muestra.

2 brochetas de kebab de corte 160 mm de largo y pegar en la caja para que incline hacia abajo.

Imagen 2

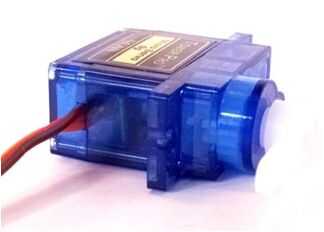

Ponga el servo en la posición de centro. Usted verá una ficha en blanco como se muestra en esta imagen.

Imagen 3

Corte 2 palillos del lollipop del mismo tamaño que la base de su servo. Perfore un agujero de 3mm en un extremo. Pistola de pegamento de un pequeño pedazo de pincho de brocheta en este agujero.

Imagen 4

Pegue el último paso a la base del servo asegurándose de que el pincho está en línea con el eje de salida del servo.

Imagen 5

Taladrar los extremos de lollipop dos palillos 3mm diámetro.

Imagen 6

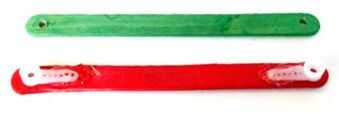

En uno de los palillos del pegamento dos cuernos servo sobre los orificios perforados.

Imagen 7

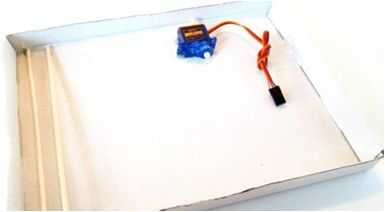

Pegue un servo en la caja o en su base.

Imagen 8

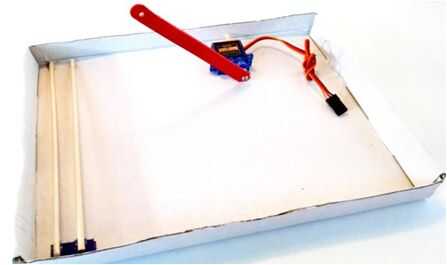

Tornillo de la palanca con el servo hornes en el servo en el ángulo que se muestra.
