Paso 2: Trabajo básico y diagrama de bloques

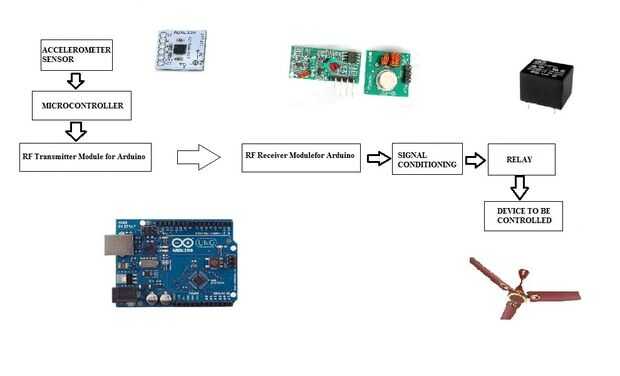

Por el diagrama de bloques, el acelerómetro se acopla al microcontrolador.
Los datos enviados por el acelerómetro es procesados por el microcontrolador y transmitidos por el transmisor.
El receptor recibe estas señales que luego es procesada por el sistema (básicamente un op-amp) de acondicionamiento de señales.
Esta señal activa un relé que pone el aparato en ON o OFF estado.
MATERIALES NECESARIOS
- Acelerómetro
- Placa Arduino microcontrolador
- Transmisor de RF
- Receptor RF
- Amplificador de señal acondicionador-operacional LM324
- Relais HRS4-S-DC3V
- Transistor 2N2222A
[Aquí estoy usando un reloj de CHRONOS de TEXAS INSTRUMENTS eZ430 por lo que no necesita el 1-2-3 materiales]
