Paso 5: Circuito secundario
En este circuito, incluye el receptor de RF, acondicionamiento de señales, un relé y finalmente la salida.

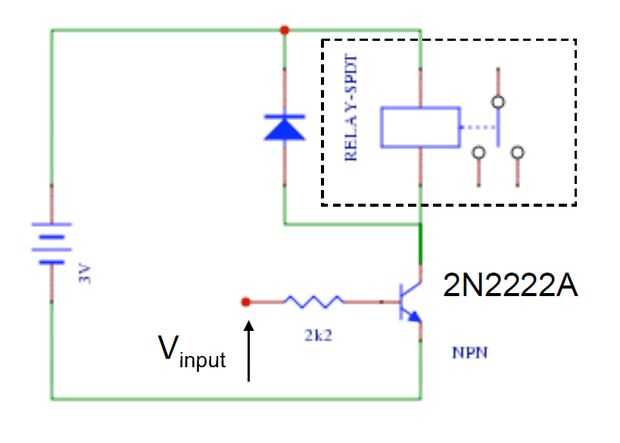

Conectamos un comparador para el relé con un transistor que actúa como un interruptor. Conectamos el comparador a la base del transistor para que cuando la salida alta se enciende el transistor que actúa como un interruptor y proporciona una trayectoria para la corriente ir de la alimentación positiva a través de la bobina del relé a través del suelo.

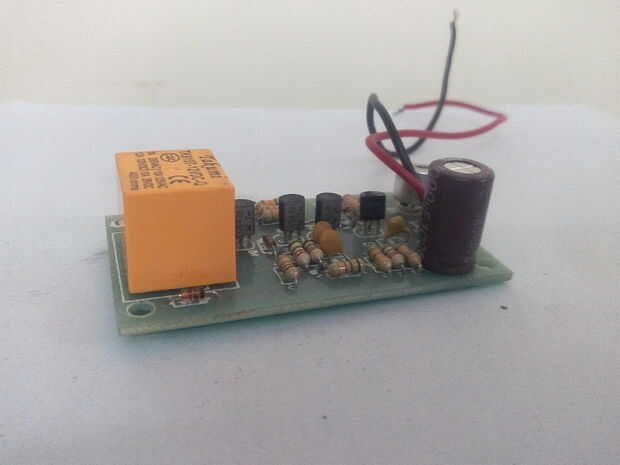

Aquí he diseñado un modelo EAGLE CAD del circuito que incluye la unidad de acondicionamiento de señal, relé y algunos filtros y hecho un PCB preparado para el mismo.
Como dije antes el radiorreceptor se acopla a esta unidad con el propósito de la detección y amplificación de señal.
