Paso 3: Use la siguiente configuración de pines en Uno u otro Intel Edison
1) acelerómetro y brújula
Sensores -> Pin A4 es SDA y A5 Pin SCL.
2) flex Sensor con circuito divisor potencial Pin A0
Módulo de Bluetooth 3) HC05 en Rx, Tx pines del regulador
4) IR Led con transistor BC 547 actual de refuerzo en Pin 3
5) modo de selección (4 en 1) DIP switch en el Pins -> 4(MSB),5,6,7(LSB)
6) LED de indicación de notificación en Pins -> 10,11,12,13
Hacer conexión
1) fabricación de Shield para Arduino Uno para arriba mencionado los sensores y módulos:

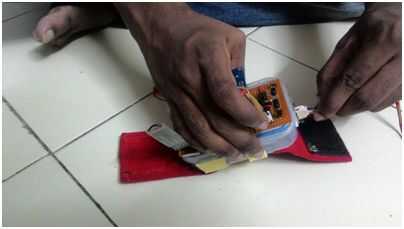

Montaje 2) el escudo en gadget usable como venda de la muñeca:

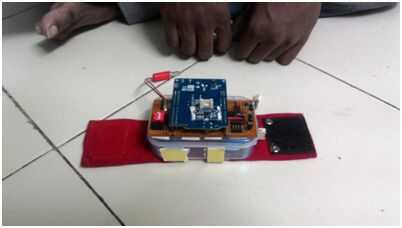

3) regulador de montaje y el Sensor del acelerómetro (Nota posición de montaje del acelerómetro):

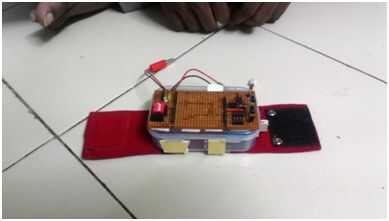

4) montaje y conexión de Sensor de la brújula:

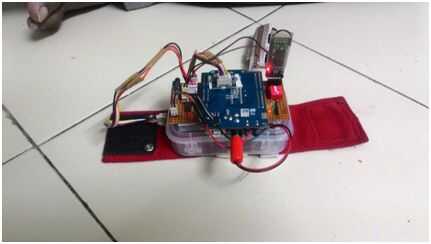

5) módulo de conexión Bluetooth y Sensor de flexión:

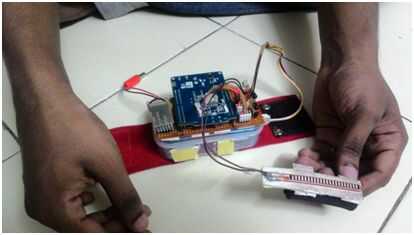

6) conectar baterías y prepárate con gadget usable:
