Paso 4: "algunos Asamblea requerida": los cables (2)

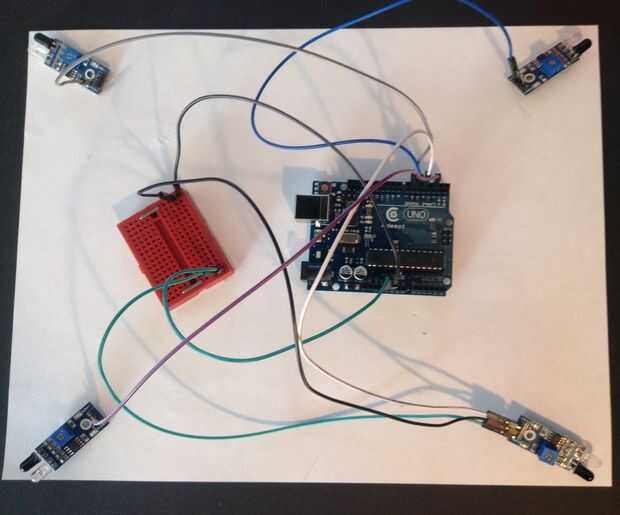

Las clavijas en la parte inferior de cada uno de estos sensores son la etiqueta: el eje derecho (VCC) se conecta a la clavija de 5 voltios de Arduino (mediante el mini-protoboard); el pasador central va a la GRD Uno (otra vez, a través de la placa); y el eje izquierdo (a) está conectada a uno de los pines de entrada digitales en el Arduino. En aras de la claridad, completamente he conectado solamente un sensor en la foto que lo acompaña. Usted necesitará añadir los alambres de los 3 otros sensor GRD pernos en el lado izquierdo de la mini- protoboard y de los restantes pines VCC sensor a la derecha de la placa.
(Tenga en cuenta que el cable protoboard púrpura va desde el pin de salida en el sensor en la esquina inferior izquierda de la caja al Uno pin 2; el cable verde va desde el sensor en la parte inferior derecha al pin 4; el cable azul va de la parte superior derecha al pin 5; y el cable gris lleva sensor de la parte superior izquierdo a pin 6. El usuario puede cambiar esta disposición, pero él tendrá que cambiar todas las descripciones de gesto, también).
Mi experiencia con estos sensores ha sido mixta: son ajustables, que no es necesariamente una buena cosa; son un poco peculiares, de ajuste en momentos inoportunos; y está influenciados por la luz artificial, lo que significa que no guarda la caja bajo una lámpara. Por otro lado:
trabajan, y son baratos.
