Paso 5: "algunos Asamblea requerida": el cableado (3)
La función de salida consta de LEDs que indican al usuario qué gesto ha capturado el dispositivo. Aunque los colores son arbitrarios, la posición relativa de los LEDs no es: el rojo LED representa la esquina inferior izquierda de la caja y es conectado al pin de Uno 7; el LED amarillo corresponde a la esquina inferior derecha y está conectado al pin 8; azul es la parte superior derecha y pin 9; y verde es superior izquierda y pin 10. (La [más] positivo de cada LED se conecta al pin correspondiente de Uno 7-10; el cable negativo va a la GRD Uno a través de una resistencia de 220 ohm).

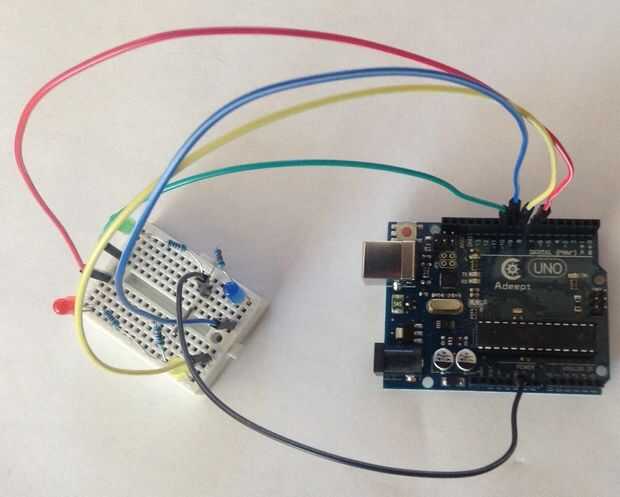

(Tenga en cuenta que la protoboard mini blanco se muestra arriba es el mismo que se muestra en el paso 3: se trata de la segunda "capa" del cableado que se aplicará a dicha junta.)
