Paso 3: Cableado Pixel anillo

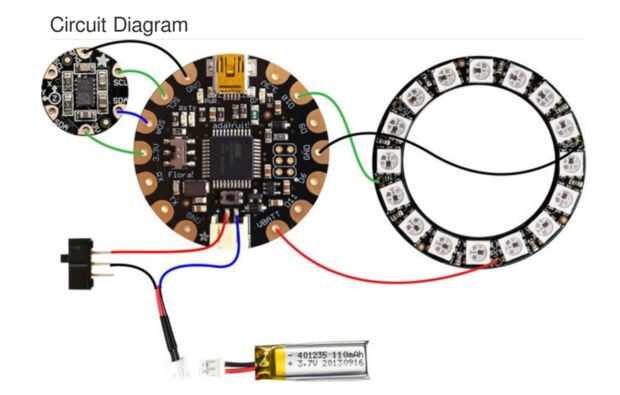

En esta sección te wire ring pixel al microcontrolador. Es bastante simple: sólo tiene que conectar los cables como se muestra en el diagrama del circuito. Estos son los pasos para cableado juntos estos dos componentes:

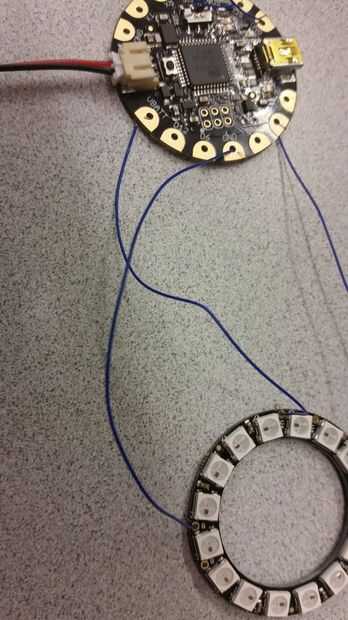

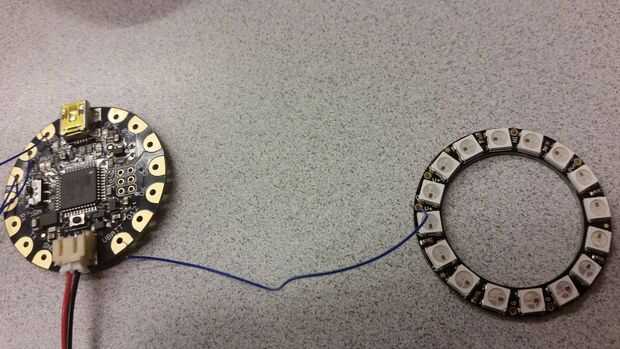

i. siguiendo el esquema del circuito mostrado arriba, pase el alambre de 30 calibre a través del anillo del pixel al microcontrolador (es decir, entrada de anillo conectado a D10 conexión del regulador, tierra a tierra y tensión de anillo a tensión de la fuente de la batería del controlador VBATT).
II. Tire de los cables hacia abajo para asegurarlo el anillo.
III. usar pelacables, tira la mitad de una pulgada del extremo del hilo y corte el cable de acceso.
