Paso 5: Eje guante - correa del acelerómetro

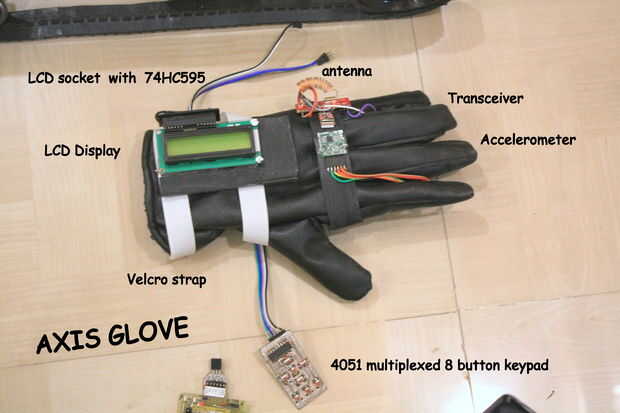

El guante consta de dos partes:
1. la correa del acelerómetro
tiene acelerómetro, TX y RX 433MHz, conector de energía y la Junta de MCU.
2. la correa de la pantalla
tiene 16 x 2 LCD y el teclado de 8 botones
CORREA DEL ACELERÓMETRO:

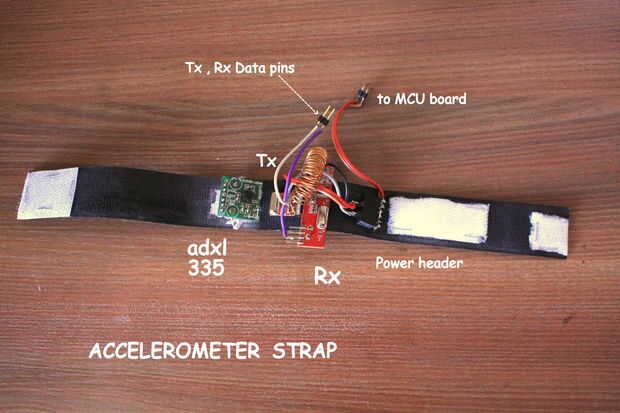

La correa del acelerómetro es básicamente un pedazo de velcro que tiene ADXL335, par RF Tx Rx y una toma de corriente montados en ella.

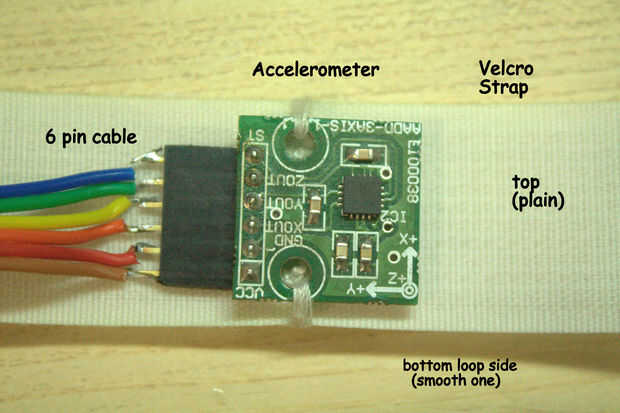

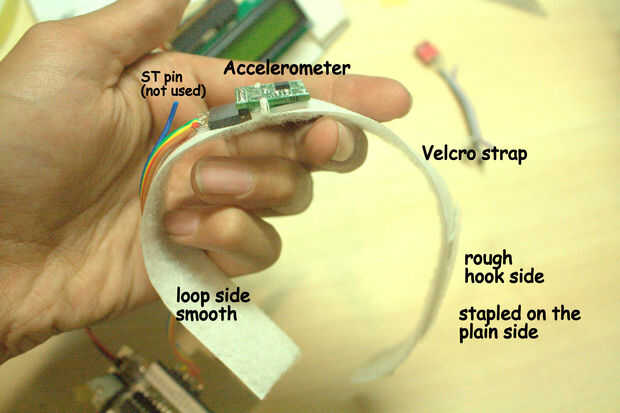

1. Corte una tira de velcro suave (lazo) (cualquier longitud). Corte un pequeño pedazo de áspero (gancho) velcroand goma en el extremo del velcro suave de la tira en el lado liso y pintarlo como quieras. Luego Monte el ADXL335 usando una pieza de doble cinta o algunos tornillos después de la pintura se seca.

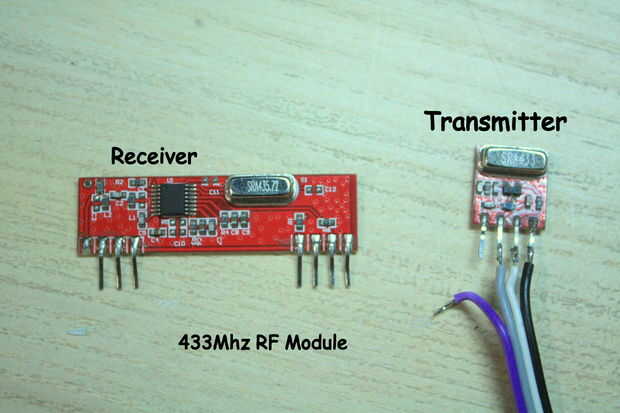

2. Fije el Tx y el Rx como se muestra en la imagen después de soldar conectores de alimentación y de datos.

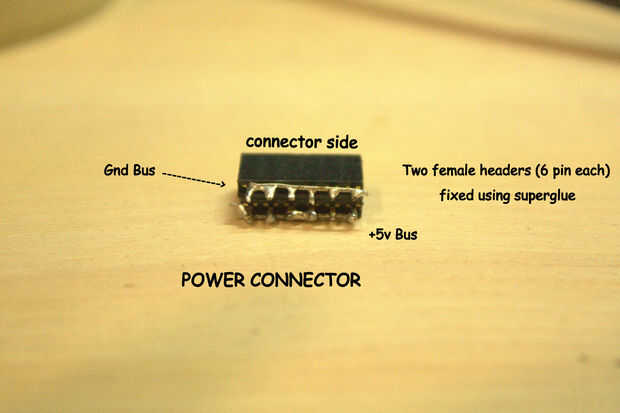

3. corte dos 6 pin hembra encabezados y superglue en la posición de apilado. Soldadura el Gnd y + 5v bus como se muestra.
4. cortar un trozo de velcro suave y péguelo a la parte inferior de la Junta Mini MCU para que se peguen firmemente hasta el final áspero de la correa.
