Paso 2: Conectar el hardware

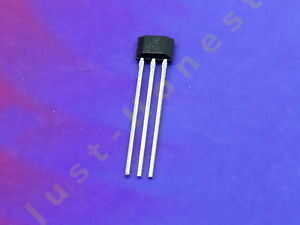

Hay otra señal de la mano a los convertidores de texto pero son un poco caros para permitirse el lujo de hacerlo. Pero aquí les presento a una manera más barata de hacer lo mismo con sensores hall en la punta de cada dedo y una barra de imán en la palma. Así que cuando alguna vez cualquiera de los dedos se cierra a la palma, el campo magnético es detectado por el sensor hall y el mismo es interpretado por el Edison. Así que esto cubre el truco para contar el número de dedos que se muestran. Pero la otra parte en la que se reconoce el movimiento de la mano se consigue usando un accelerometer(ADXL335). Cuando mi mano hacia abajo de derecha, luego la aceleración de mi eje y trata de máxima, esta información se emplea junto con los datos del sensor hall para comprobar si cuatro dedos están todos cerrados, por lo que esto podría significar un símbolo de "Bueno", por lo tanto una cadena 'Bueno' se muestra en la pantalla. Asimismo se detecta un "malo" si la mano se gira hacia la izquierda, y la aceleración del eje y muestra un mínimo. Esto es solo una demostración, pero puede hacer mucho más patrón, girómetro y magnetómetros (sensores de 9dof).

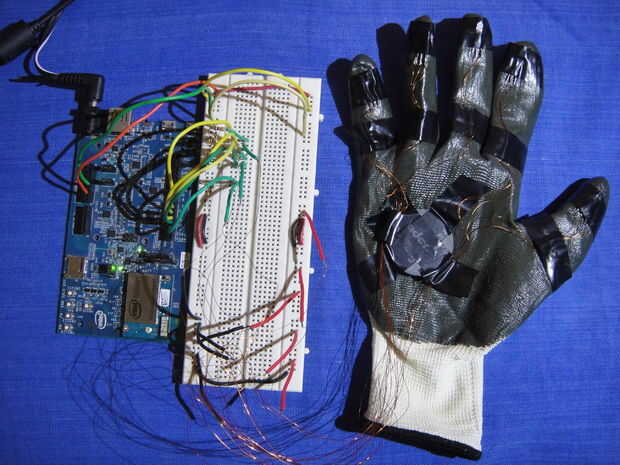

Pieza de la conexión: 1. Conecte todos lo pin de señal de sensores a Edison a través de un resistor de pull-up, o usted podría utilizar un resistor interno de pull-up. 2. conectar la clavija del eje y en Adxl335 al pin A0 en la placa de la extensión de Arduino.
Descargue el archivo handGestureToLanguage.py. Y ejecutar "python handGestureToLanguage.py" en el Edison.
