Paso 1: Características y lista de piezas
Este programador en circuito tiene las siguientes características:
Programas el bootloader Optiboot UNO para Atmega168 y Atmega328.
Esta es la versión en entorno IDE de Arduino 1.0.1.
Se programa la Atmega328P-PU y lo mayores Atmega328-PU.
He tenido problemas con esto en intentos anteriores.
Una vez cargado el script, tarda 3 segundos a bootload cada Atmega.
Quita energía del IC una vez que se completa por lo que el chip se puede quitar.
Muestra el estado de rojo para fallar y verde para siempre.
Puede ser independiente usado con una fuente de alimentación de Arduino.
La lista de piezas es similar a mi primer ICP con un par de adiciones
Lista de partes:
PCB utilicé un trozo de lo siguiente:
5 * protoboard pan Junta prototipo 432 puntos 5 * 7cm
ebay de $1,39
zócalo de 28 pines del IC
Taydaelectronics.com $0,06
2 resistencias de 1,2 K
2 condensadores de 22pF $0,01 @ Taydaelectronics.com
1 16 cristal MHz $0,07 Taydaelectronics.com

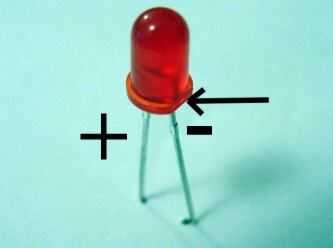

1 LED rojo
1 LED verde

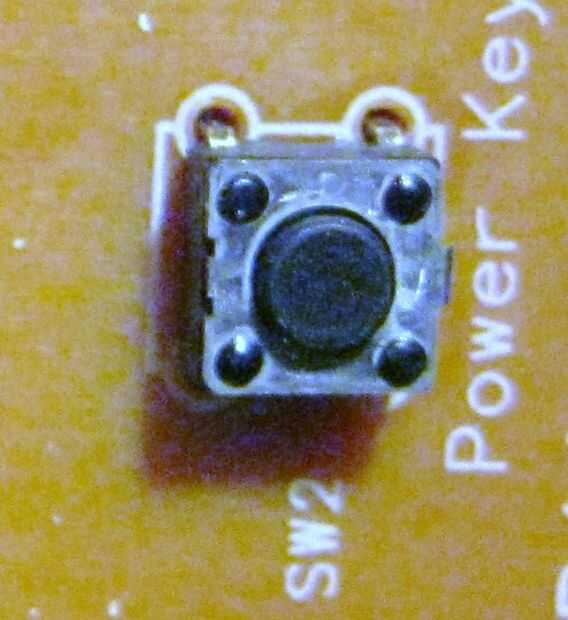

1 pulsador
Clavijas macho encabezado
Acerca de Taydaelectronics.com de $0,25

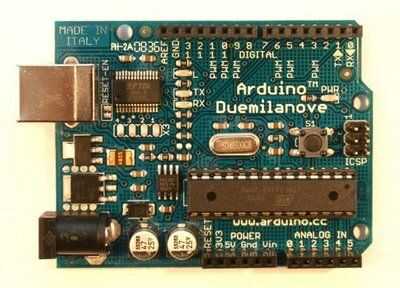

Supongo que ya tienes un Arduino Duemilanove o clon. Yo no he actualizado los precios pero es probable que todavía cerca de $1,00
