Paso 15: Transmisor: conectar el RF module(transmitter)

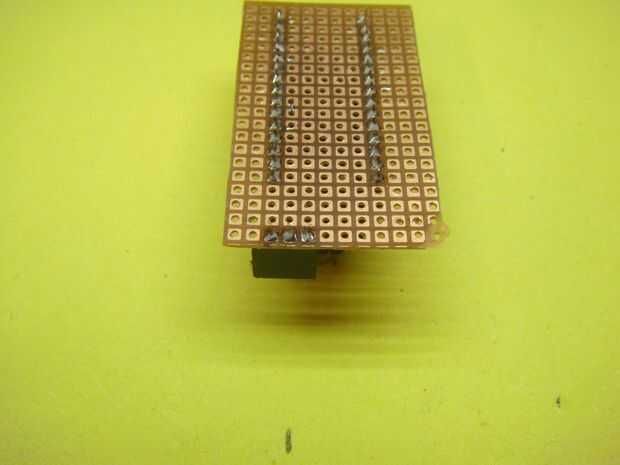

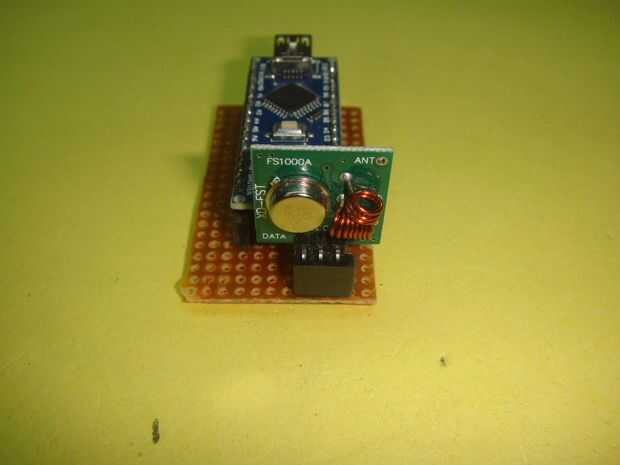

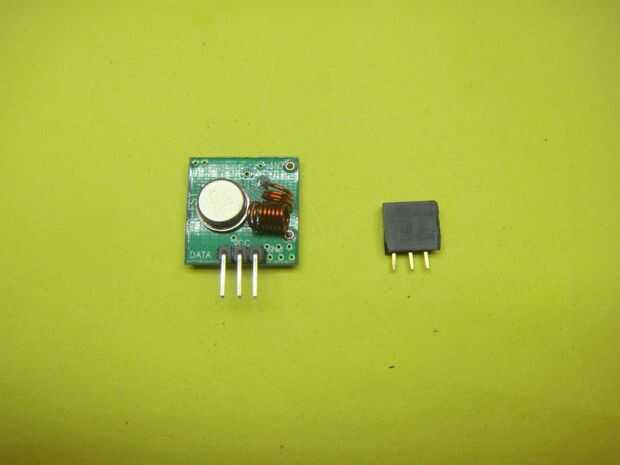

Otra vez tienes que conectar el módulo de RF a su microcontrolador pero esta vez su vuelta del transmisor. Generalmente el módulo transmisor es menor que el módulo de receptor y también tiene menos número de pines. Mi módulo de RF tiene dos bobinas y un cristal redondo pero otro tipo tiene solamente un cristal con forma oval. En el paso anterior, te dije que dejar algo de espacio en el PCB para el módulo de RF. En ese espacio de soldadura tres cubrió Rúbrica femenina y le Inserte el módulo RF. Conecte sus pines como sigue:

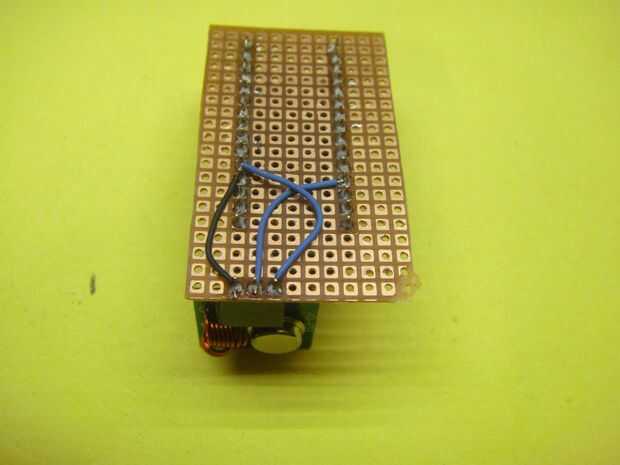

- RF módulo vcc---5V de Arduino
- RF módulo tierra---gnd de Arduino
- Datos del módulo de RF---pin digital de Arduino 2
Conecte la antena de su módulo a un pequeño trozo de alambre, pero lo no hice.
