'GetUnderTheSkin' - Hacking y haciendo Radio de estilo juguete sensorial. (3 / 7 paso)

Paso 3: Paso 3 - cableado hasta los LEDs.

me pareció más fácil de jugar con esto primero en un modelo de prototipo de la base (un pedazo del viejo tablero de tarjeta/kappa va a hacer), evitando el plástico láser corte base mugriento. Uno de los principales obstáculos a superar era encontrar las derecha resistencias para los LEDs a trabajar. Esto es algo que nunca he hecho antes, por lo tanto tengo una gran ayuda de mi profesor. Aquí está el post del blog que hizo después de nuestros esfuerzos, espero que sea una buena referencia para ti - http://zero-waste.blogspot.com/2011/11/finding-right-resistor-for-led.html

Los LEDs tienen una pata larga positiva y negativa pierna más corta.

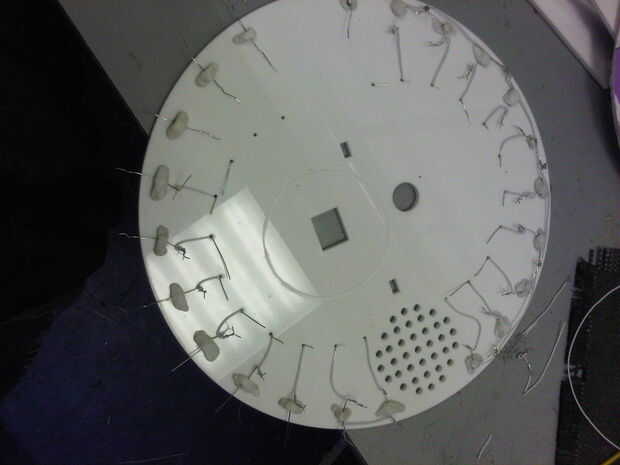

Se sientan los 20 LEDs en los círculos de corte, colocando las patas positivas hacia adentro y las patas negativas hacia la base.

En primer lugar, la soldadura de las patas negativas en conjunto en cada mitad (volumen y sintonización de lados). Entonces conecte los dos extremos finales de cada mitad al negativo de la batería.

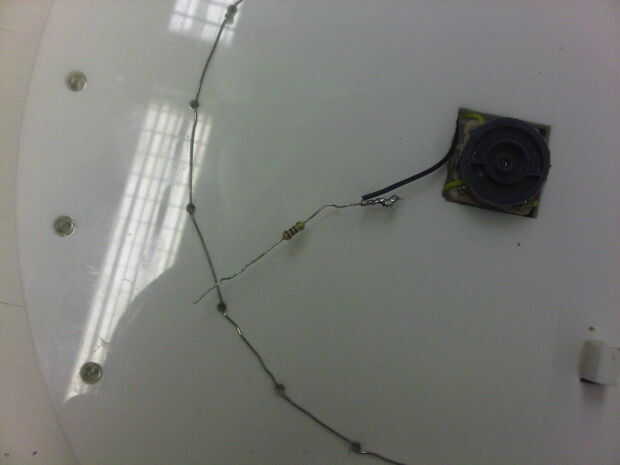

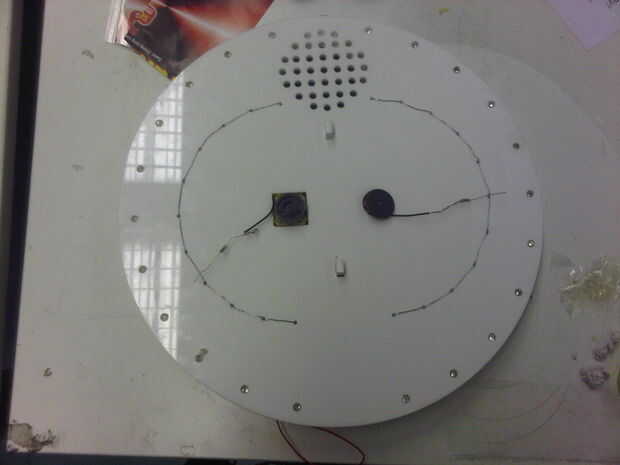

En segundo lugar, las patas positivas deben cablearse a través a la parte superior de la base. Tira el cable solo lo suficiente de ello es expuesto en la parte superior, pero no toque el alambre - que prohíbe los LEDs a encender individualmente.  También es importante que los cables pelados son bonito y recto, que permite una interacción fluida entre ella y las resistencias en los diales (te llevaré a través de la fabricación de éstos en los siguientes pasos).

Finalmente, la soldadura de resistencia de ohmios 2 x 27 a 2 cables, uno para cada esfera. Gancho a través del agujero central de base de plástico y luego de la soldadura de estas para el lado positivo de la batería.

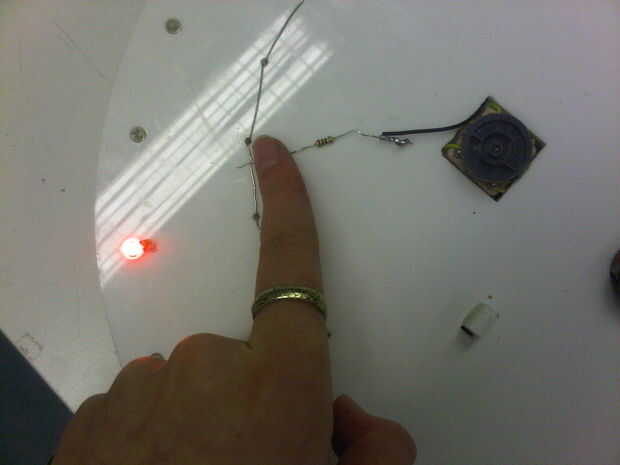

Usted debe encontrar que cuando tocas los resistores de alambre liso su LED se iluminará!

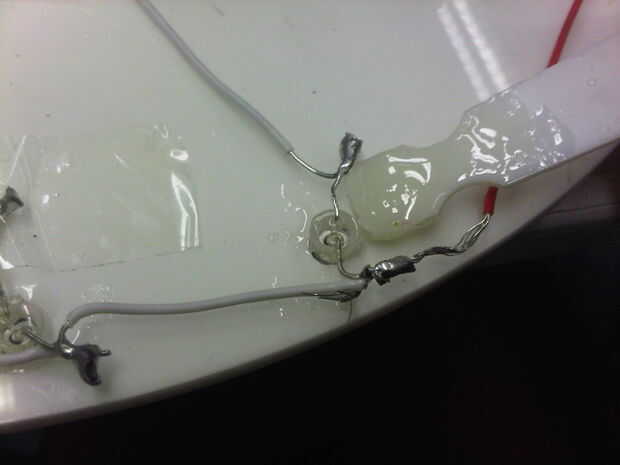

Ahora que se hace, puede pegar los LEDs en su lugar pegamento Araldite es el mejor para esto.
