Paso 4: En el que tratamos de no quemarse los dedos. otra vez.

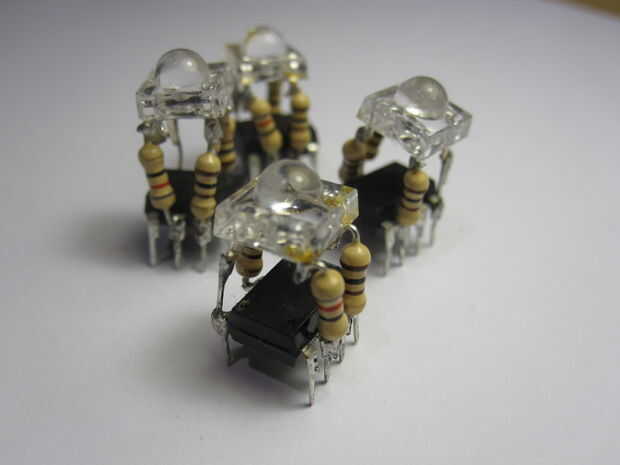

Yo sabía desde el principio que lo que realmente quería hacer era montar el LED de la derecha en la parte superior del Chip, pero hay dos problemas con esto. En primer lugar, las patas del LED no alinean con las piernas en el chip cuando te sientas el LED en la parte superior, y en segundo lugar, tienes que poner las resistencias en alguna parte. Agregar el resitors en, especie de soluciona el problema primero porque pueden utilizarse para extender las patas del LED para llegar a los pines que necesita conectarse también en el chip. Sin embargo, tenía que ser un poco cuidadoso con esto, como no quería que el LED 2cm por encima de la viruta, yo quería un cierre como podría conseguir hacer tan pequeño como podría ser el conjunto.
Esto significó que algunas soldaduras apretado, directamente sobre las piernas del Chip y el LED * gulp * estas cosas gustan mucho calor! y lo que es peor, algunos pesados recorte de alambres y de las piernas para que sólo la cantidad mínimas de metal quedó expuesto. Si tuviera a mano pequeñas resistencias, habría usado, pero no y tuvo que utilizar algunos bichos de 1/2 watt.

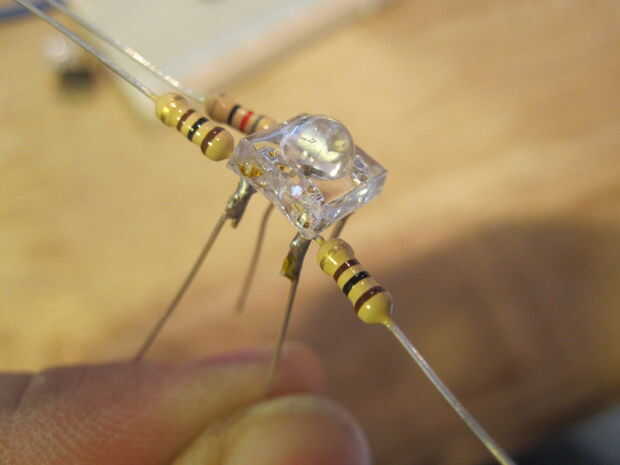

Especie de puede ver el proceso de construcción en las fotos en este paso. Empecé con el LED en un clip de cocodrilo de "manos". He doblado una de las patas de la resistencia a 90o y había soldado tan alto como pude a la pata del LED, con el cuerpo de la resistencia que sobresale de lo LED, no hacia abajo. Una vez enfriado, recorta la pata del LED apagado dejando sólo tanto como me atreví a dar la resistencia suficiente resistencia mecánica para luego doblar hacia abajo por lo que puede tocar el pin de la uC.
Este proceso fue importante porque si la pata del LED quedó, hay una posibilidad que podría tocar uno de los pasadores de la uC, por lo tanto, pasando por alto la resistencia. Malos tiempos. Recorte las patas de lo LED fue miedo, pero fue significado allí no hay riesgo de cortocircuitos. Buenos tiempos.
Encontré que no había ninguna manera muy útil de hacer la soldadura de resistencia, tenía que mantener la resistencia en los dedos. Ay, ese lechón se calienta realmente rápido. Es un recordatorio constante de que no importa cuán caliente están recibiendo los dedos, el LED o la uC es cada vez más caliente, y debe utilizar su plancha con cuidado y con moderación.

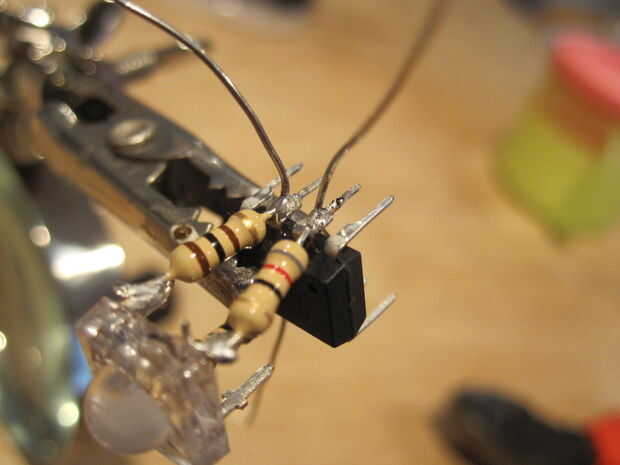

Una vez tienes las 3 resistencias soldadas a lo LED, y las patas del LED se han reducido, poner el Chip en las fauces de su vicio y encuentran los pines uC correcto para soldar las resistencias en. Hacer esto con cuidado y más de una vez, usted necesita estar muy seguro que se suelda la pata derecha LED al pin derecho uC. No toma suficiente atención lo convierte en un lío muy grande y caliente de la soldadura y jurar.
Una vez más, deben doblarse las patas de las resistencias hacia arriba y afuera (lejos) de la pierna de la uC, que apenas tocan justo en la base de la resistencia y la parte superior de la espiga de la uC. USTED no quiere llegar _cualquier_ uC de la soldadura en la fina parte de la pierna (de lo contrario no tendrás que encajar en un tablero de pan o zócalo DIP otra vez).
Get los esquileos de la poda hacia fuera y corte la pata sobrante de las resistencias son tan recortados como es posible que.
Guardar un recorte de la pierna de resistor, como se puede utilizar para conectar la clavija común del LED en el Vcc (o de tierra si se balanceo un cátodo común) de la uC.
se pegan los dedos en un vaso frío de agua. Que todo hecho!

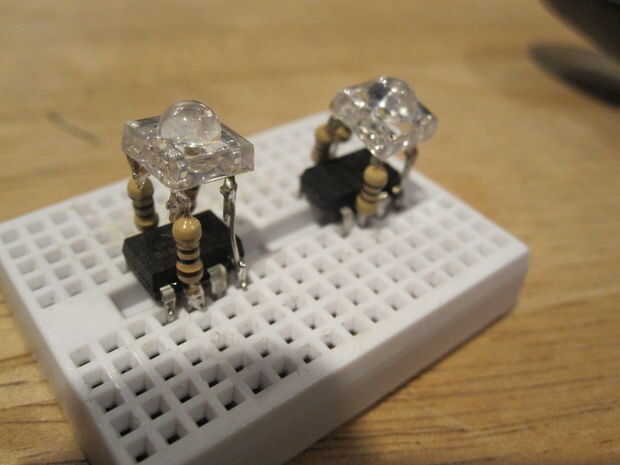

Palillo del píxel Ghetto montado en el tablero de pan, asegurándose de que lo tienes bien redondo y fuego el arduino, y el secuenciador y dejar lil'pixel resplandor.
Si no funciona, asegúrese de:
- No tienes ningún cortos, es decir, trozos de metal tocando otros pedacitos de metal que no deben ser.
- No tienes ningún mal juntas, es decir, trozos de metal sin tocar pedacitos de metal que deben ser.
- Es realmente sentado en la placa correctamente. Ahora tiene alguna soldadura en él, es bastante difícil hacer contacto con las pistas dentro de la Junta.
Supongo que si has probado todo, entonces hay una oportunidad que ha matado el chip o el LED con el calor, pero yo no soy el mejor tio del mundo con el soldador y aunque he quemado mis dedos en este proyecto, más veces que admito, no he perdido un componente a través de calor todavía. Usted podría intentar reprogramar la uC con el LED colocado todavía ver si responde (debe programar normalmente), y podría tratar de conectar una célula de la moneda de 3V entre los pines de lo LED (por encima de las resistencias) para ver si todavía funciona. Puedo apostar a que ambos están muy bien.
(Otra vez), supondré que ya tienes trabajo, soy optimista como eso.
Podríamos llamar un día allí, pero tengo un par de cosas para mostrar. Vamos a construir hacia fuera!...
