Paso 5: Una multitud jubilosa de social!
Más píxeles del Ghetto de jimthree en Vimeo.

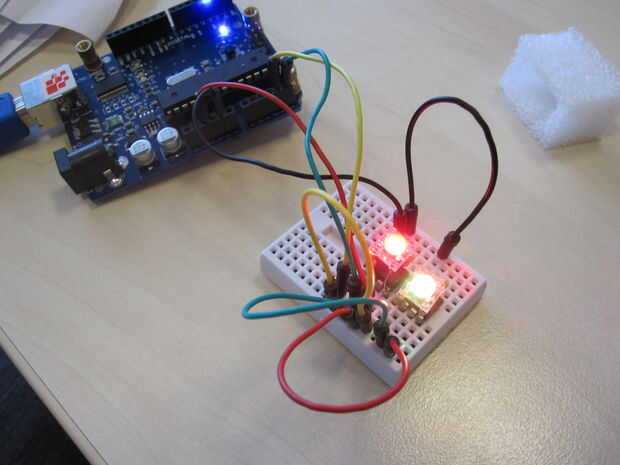

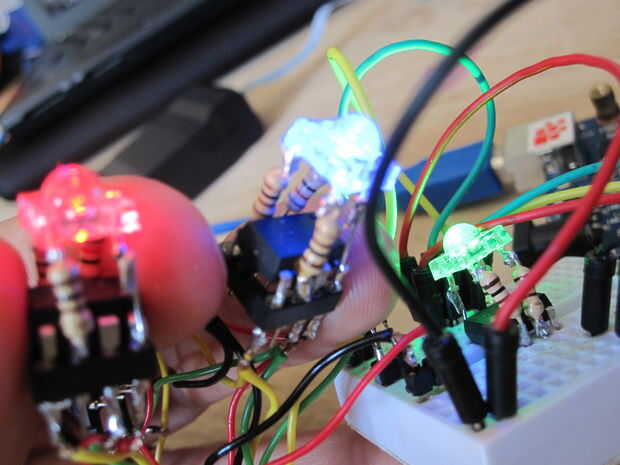

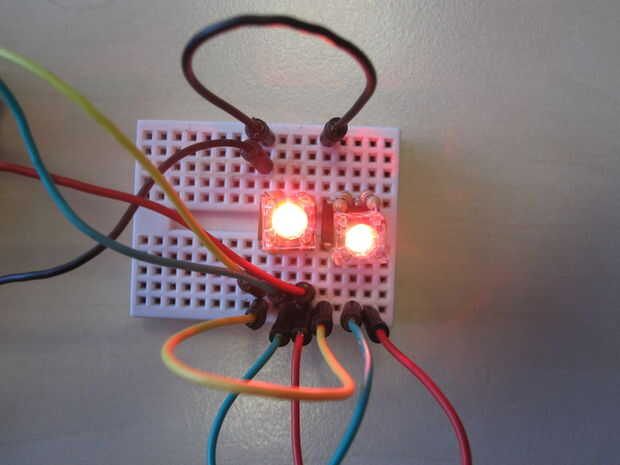

Por supuesto, no debe limitarse a solamente un Pixel de Ghetto. El objetivo de ellos es que puede arder un montón de ellos juntos. ¡ Cuatro han construido hasta ahora y más, habría construido este instructable no tomó tanto tiempo para escribir!
Todavía debe construir y prueba cada uno aisladamente, una vez que tenga tantos como usted necesita, entonces usted puede empezar a jugar con ellos todos juntos.
Primero, si todavía está usando el bosquejo del comunicador BlinkM en el arduino, deberá comentar la línea que restablece la dirección del píxel cada vez que se ejecute el bosquejo. La línea es, comentó, y es en la rutina de configuración.
Necesita cambiar la dirección del píxel de su valor predeterminado de 0 x 09, y puede hacerlo en el secuenciador. Conecte el primer píxel y conjunto de dirección 0 x 01, entonces toma hacia fuera y enchufe en el segundo, dar 0 x 02, etc.. Dar a cada píxel que ha hecho es la propia dirección.

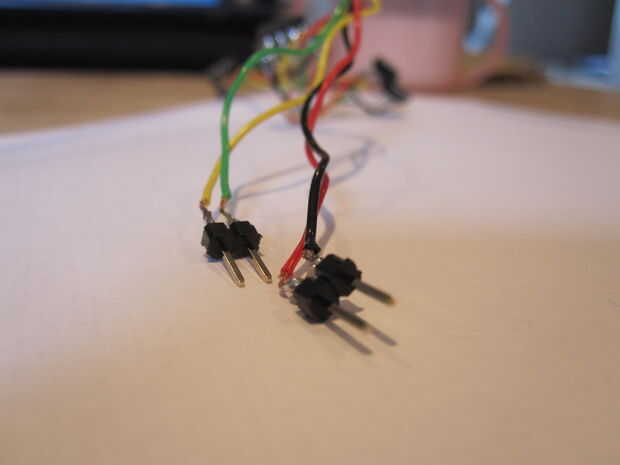

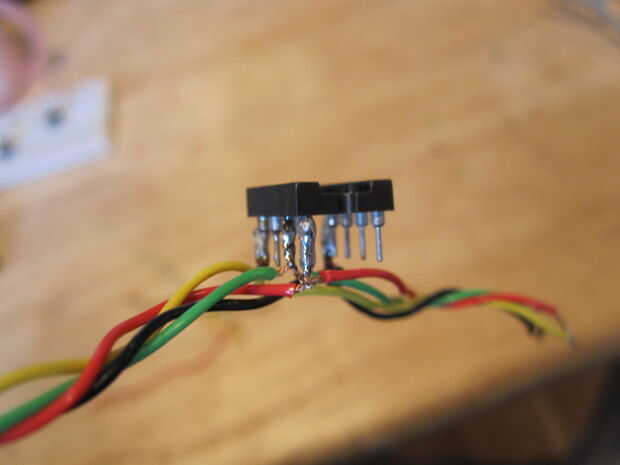

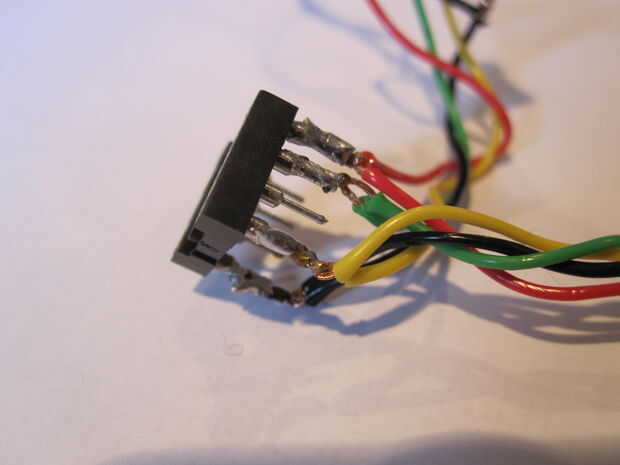

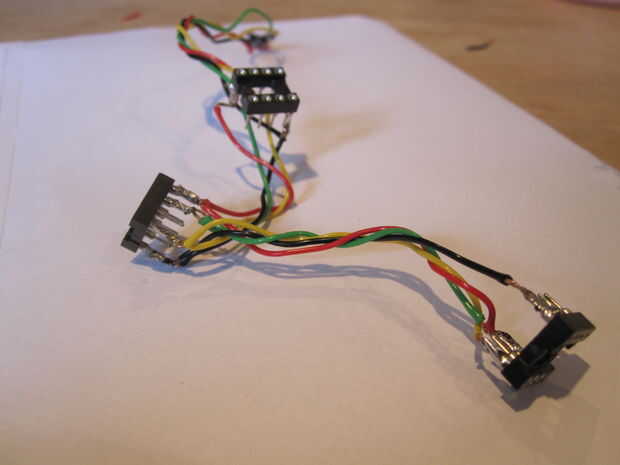

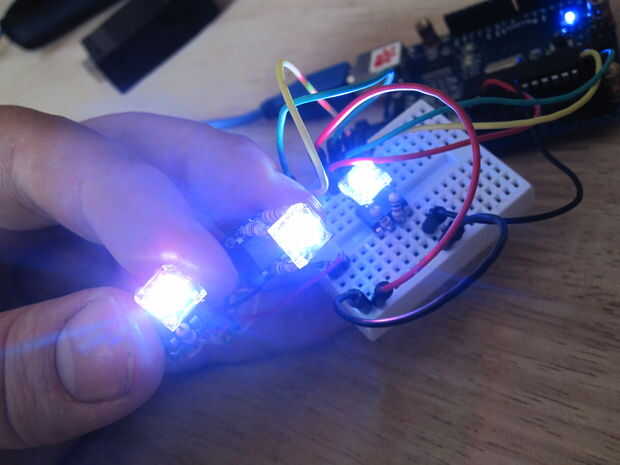

Ahora usted puede comenzar a conéctelos todos juntos. Esto requiere nada pero de alambre, simplemente conectan todos los pines del mismo tipo entre todos los píxeles. Construí un arnés con zócalos DIP para hacer esto, aunque podría soldar directamente sobre los pasadores de la uC, o ponerlos todos en perfboard... lo que sea, depende de usted.

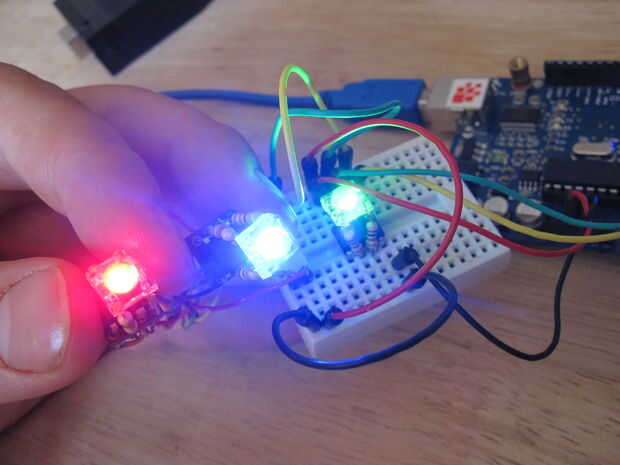

Una vez vinculado, puede cambiar el número del canal a la izquierda de la pantalla de secuencia BlinkM para cada pista para controlar los píxeles individualmente. Por supuesto, puede codificar sus propios programas para enviar ya sea serie al bosquejo de communicator o un bosquejo nuevo completo que aborda los pixeles individuales. (Si usted quiere pasar todo su tiempo jugando con las herramientas de software cool BlinkM, entonces usted debe comprar blinkMs real!)
Voy a dejar de escribir ahora, ir y construir más píxeles. Tengo cuatro tienes hasta ahora y necesito otro tres. Estoy construyendo un dispositivo multicanal regeneración extrema que ilumina un conjunto de dados siete gema clara. Después de planea construir alguna prueba más y conseguir que solar powered y de la secuencia les para arriba en los árboles en mi jardín. Espero que todos ustedes comparten sus proyectos también!
Que hace feliz y Shine on!
Jim
