Ghost Busted (3 / 6 paso)

Paso 3: El primer circuito receptor IR

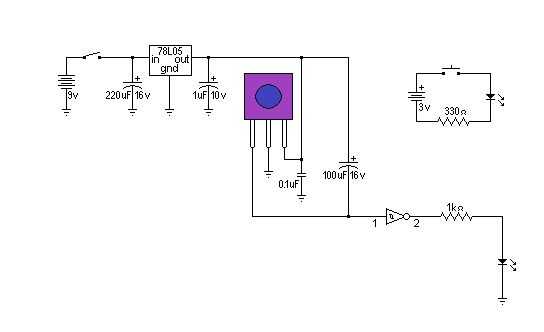

Cuando usted oprima el botón del mando a distancia este circuito enciende el led y se mantiene en 0,5 segundos después de soltar el botón, ideal para hacer Morse códigos de puntos y guiones. El circuito puede dividirse en 4 partes, fuente de alimentación, sensor IR, tiro y carga.

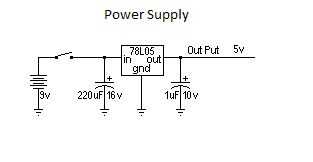

En el poder suministro IC 78L 05 regula el voltaje a 5 voltios para el sensor de infrarrojos y ICs.

El sensor de infrarrojos capta la señal del transmisor y lo envía a un disparo.

Un tiro recibe una señal irregular y lo convierte en una salida de onda cuadrada limpio, este one shot es un favorito mío, es muy simple cuanto más grande el condensador más la salida de la señal, éste es 0.5 segundos.

La carga en la salida del ICs es baja solo 5 a 15 ma.
