Paso 1: Piezas y herramientas necesarias

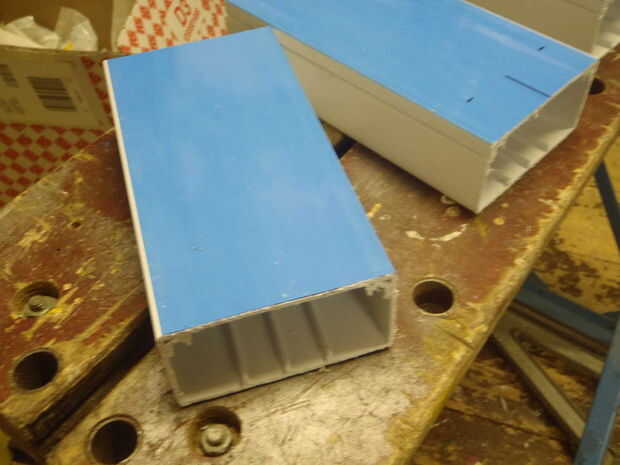

Canalización eléctrica 100 x 50 mm en longitudes de 2m.
Yo tengo la mía de Screwfix (http://www.screwfix.com/p/maxi-trunking-100mm-x-50mm-x-2m-pack-of-6/99297) pero su disposición en todos los lugares de suministro eléctrico

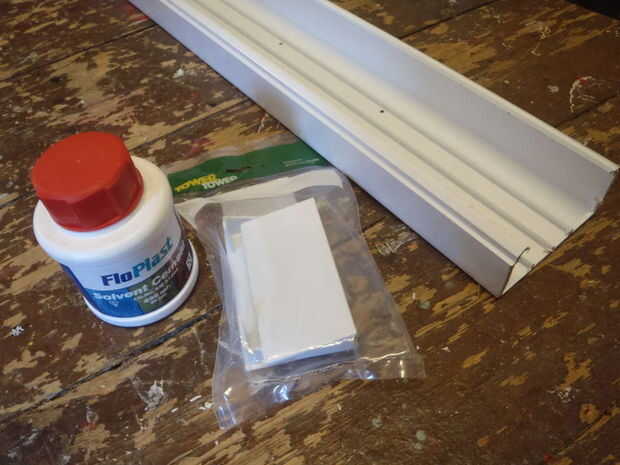

2 x tapas para el trunking
Otra vez de Screwfix (http://www.screwfix.com/p/tower-end-cap-100-x-50mm-pack-of-2/46339)
Hoja de polypropolyene 'helado'
Yo tengo la mía de Paperchase, pero usted puede utilizar tarjeta fina o plástico de botellas de leche u otras cosas.

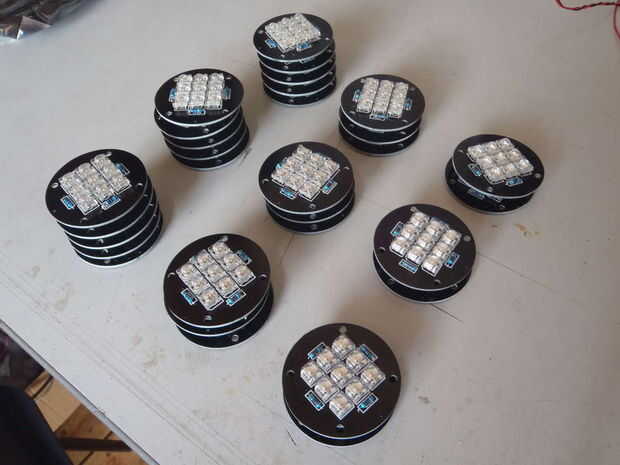

unidades de LED 10 x 12V.
Éstos fueron diseñados por el gran Clive (http://www.bigclive.com/) y obtienen de Phenoptix (http://www.phenoptix.com/) y 9 x LEDs 'super flujo' en ellos.
Solía 5 verde, amarillo 3, rojo 2 da una indicación del nivel de potencia.
tornillos de 3mm largo 20mm
tuercas de 3mm
Alambre
Pegamento - pistola de pegamento caliente del derretimiento trabajaría, o cualquier pegamento de uso general.
Circuito de control:
74HC595 Shift register (http://www.nxp.com/documents/data_sheet/74HC_HCT595.pdf)
Matriz de transistores Darligton NPN de ULN2003 (http://www.datasheetcatalog.org/datasheets/120/489337_DS.pdf)
0.1uF condensador
condensador de 100uF
Pedazo de tabla de la tira (también llamado veroboard)
Cuando mina construí el costo total de las piezas era alrededor £100 (incluyendo £60 para los LEDs, 20 libras para el trunking, £5 para las tapas).
Herramientas:

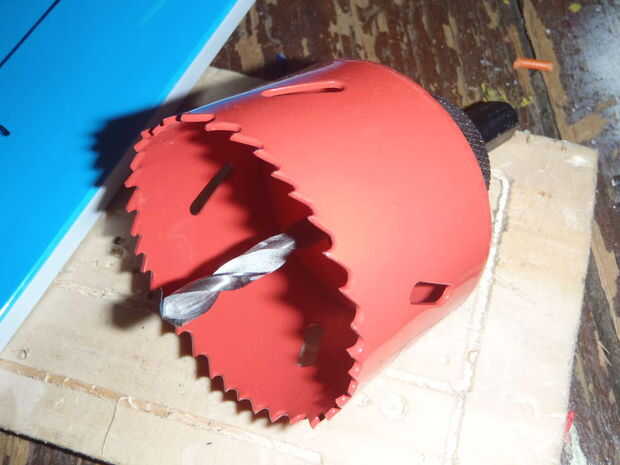

Serrucho de 58mm
Sierra de plástico
broca de 3 mm.
Taladro
Cautín y soldadura
Destornillador
Pinzas
Cortador del tablero de tira (para cortar las pistas en la placa perforada - usted también puede utilizar una broca para hacer esto)
