Paso 3: Construir los tableros LED

De la soldadura de las placas LED.
Los kits de LED contáctese con Phenoptix (haga clic en este enlace).
Contienen 9 LED de super flujo (que tiene 4 pines) y resistencias de x 4.
Yo estaba usando solo color que por lo tanto, todos los LEDs y resistencias eran th mismo para cada tabla.
Su sencilla bonita soldar pero soldar todos los 10 de ellos toma un poco de tiempo y algunos gases.

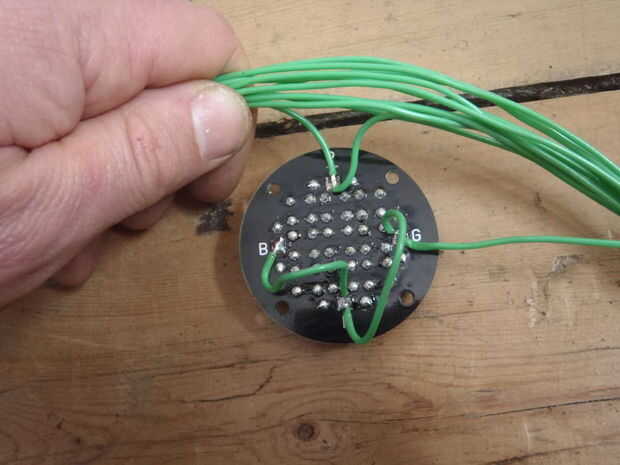

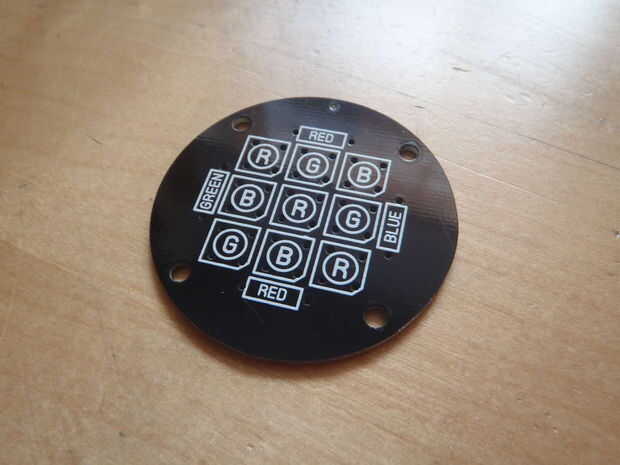

El PCB está diseñado como un dispositivo RGB, pero sólo estaba usando solo colores, por lo tanto, todas las tres entradas debían conectarse juntas.
El positivo va a cada mesa de LED. Necesitará un cable de control negativo para cada tablero LED de la soldadura.

Una vez que han construido los tableros LED, utilice un espacio PCB como plantilla y perfore agujeros de 3mm para el orificio de la placa.

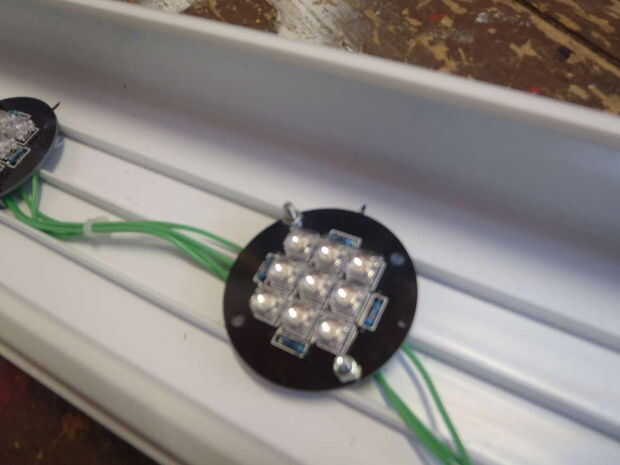

Usé M3 x 20mm avellanado tornillos y tuerca para sujetar los tableros en posición.
Para un acabado plano por lo que cabe en la pared sin rayar, uso una broca el fregadero en la parte posterior y los tornillos avellanados cabrán en los agujeros mucho mejor.
