Gigante Deathray de lente de Fresnel: Un experimento en óptica (1 / 44 paso)

Paso 1: Adquirir el lente

Para muchos científicos futuros, el poder destructivo de lupas proporcionará horas de diversión en el patio trasero (aunque no creo en la quema a los seres vivos, cualquiera que sea el tamaño). Pero todo el mundo ya tiene una lupa. ¿Dónde vamos a conseguir una lente de Fresnel de 60 pulgadas?

Puede tener online, pero sólo para pilas substanciales de dinero en efectivo (desde $80-$150 en Ebay), que es por qué algunas personas siempre disfrutan de estos dispositivos. Tradicionalmente, el objetivo real es por mucho el mayor costo en un proyecto como este, con madera y hardware siendo casi nada si ya tienes las herramientas. Y ahora, será impartir a usted la fuente última de lentes de Fresnel gigante libre :

... Televisores de proyección trasera.

Cada proyección posterior TV utiliza una lente de Fresnel el tamaño exacto de la pantalla para enfocar la imagen. La pantalla tiene varias capas:

• Cubierta exterior (opcional) - algunos televisores tienen una capa clara el exterior muy... mantenerlo, podría ser útil en otro proyecto.
• Lenticulares de la lente - esta es la horrible pantalla externa con 1000s de líneas verticales. El propósito de las líneas es difundir cada píxel hacia afuera para que puedas ver la pantalla desde el lado. Probablemente será rasgar aparte, separar las capas.
• Lente de Fresnel - esta es la capa más interna - claro con millones de cantos circulares de un lado. La joya de la corona de la TV.

Dos excelentes fuentes gratis televisores de proyección trasera:

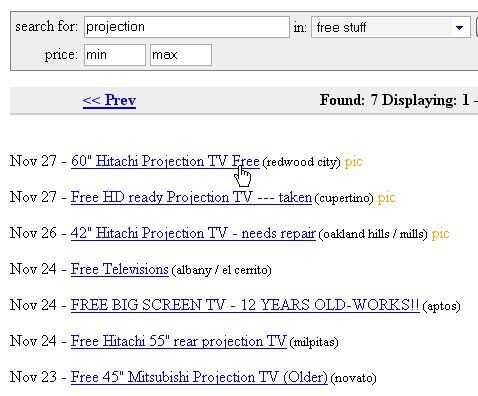

1. Craigslist! Ir a la sección libre en su comunidad local de Craigslist, y probablemente encontrarás decenas de masiva, generalmente rotos proyección TV siendo entregado. Dice Billy tiene una TV de hace unos 10 años, y cuando se rompe, Billy decide actualizar a una nueva tecnología. Televisores de pantalla grande pesan generalmente 200-400 libras, así que Billy quiere es alguien para hacerla desaparecer. Si tienes un camión y al menos un amigo fuerte, esto es una buena opción sobre todo si no te gusta la opción 2.

2. la descarga. Si su descarga local recicla TV, es suerte de encontrar un montón de televisores sentados allí. Mi descarga no permite borrado, así que nosotros simplemente no había nadie alrededor y nos ayudó a la parte frontal del TV y anotó 3 lentes gigantes.

Una vez que la pantalla del televisor, pelar las capas aparte (puede que necesite hacer alguna cinta en la parte superior) y extraer el precioso Fresnel. Admirar su saqueo y deseche o recicle el canal de TV.
