Gira la cabeza en cartón altavoces utilizando 123D Catch, MeshMixer 123D Make + cortador del Laser! (4 / 12 paso)

Paso 4: Parchear los agujeros de Rhino

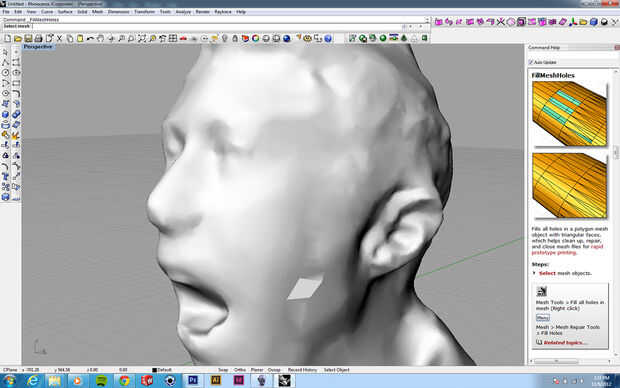

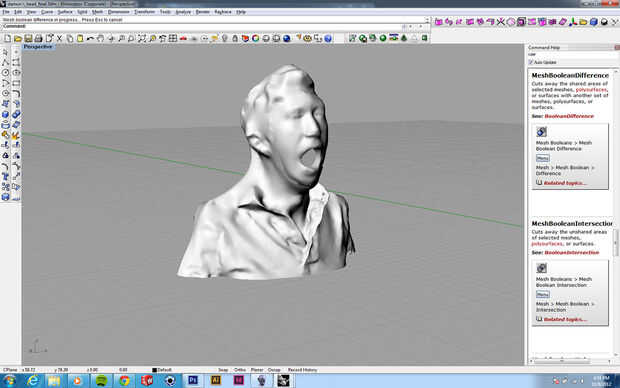

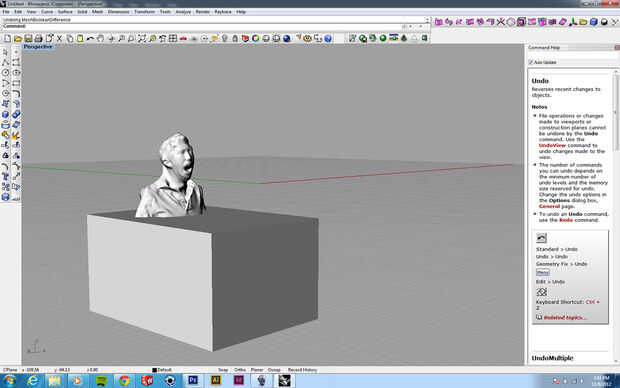

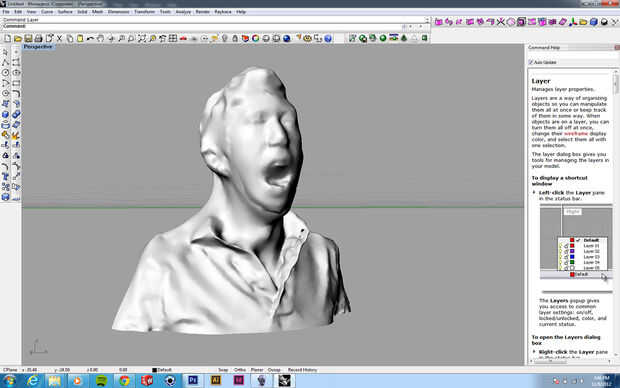

me pareció más fácil parchear agujeros superficiales de Rhino que MeshMixer. La herramienta "Rellenar agujeros de malla" en Rhino funcionó bastante bien. Una vez que se llenó la brecha alrededor de la cara, he creado un cuadro de utiliza la herramienta de "Boolean diferencia" para cortar mi torso para una superficie plana para se pare en. Entonces creé un cilindro y la "Diferencia booleana" otra vez para cortar un agujero en mi boca para el altavoz.

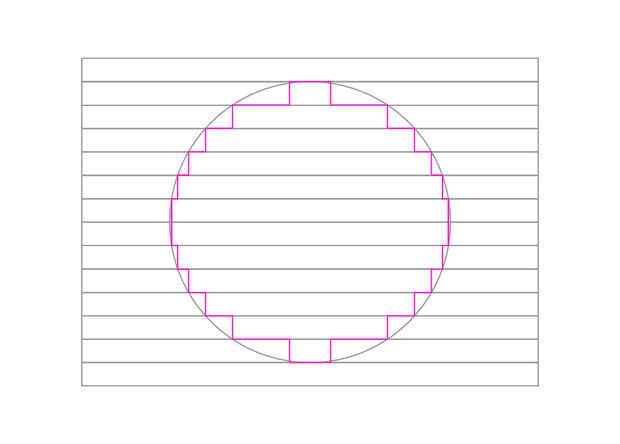

Lección aprendida: Si su modelo tiene un agujero cilíndrico con dimensiones críticas (como el orificio para el altavoz) y el amontonamiento de capas paralelas al cilindro en Make 123D (como este tutorial), el agujero será demasiado pequeño. See imagen 5 (línea rosa representa el agujero resultante para el altavoz). Me descubrió esto cuando estaba montando las capas y llegó a tener que recortar espacio para el altavoz con un X-acto. Trató de exportar el modelo en rodajas de 123D Make a Rhino y luego corte el agujero del altavoz, pero la geometría se convirtió un poco enrollada cuando otra vez en Make 123D. Por lo tanto no hay solución real a partir de ahora.
